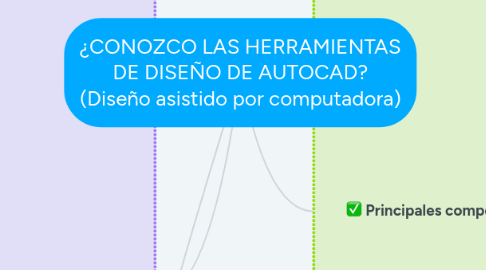

¿CONOZCO LAS HERRAMIENTAS DE DISEÑO DE AUTOCAD? (Diseño asistido por computadora) por Mind Map: ¿CONOZCO LAS HERRAMIENTAS DE DISEÑO DE AUTOCAD? (Diseño asistido por computadora)

1. Principales componentes

1.1. Botón de inicio: Este componente muestra el listado de funciones como por ejemplo, crear nuevo trabajo, guardar, imprimir, entre otros

1.2. Barras de herramientas: son las funciones con las que se realiza el dibujo, en total son 13 barras que permiten un optimo manejo de AUTOCAD

1.3. Ventanas y cuadros de dialogo: se pueden encontrar 3

1.3.1. 1. ventana de lineal de comandos, la cual muestra las ordenes que están siendo ejecutadas en el trabajo

1.3.2. 2. Menú contextual, permite conocer las características de la herramienta

1.3.3. 3. Captura dinámica de parámetros, ayudas que facilitan el diseño del dibujo

1.4. Herramienta mouse: Este tiene en cada botón diferentes funciones que permiten agilizar algunas funciones.

1.5. Métodos para acceder a los comandos y herramientas

1.6. Personalización de interfaz: esta función permite modificar los comandos de la interfaz para dejar a la meno los que tengamos que utilizar.

1.7. Unidades a utilizar en diseño: son las unidades de medida que se pueden usar en el programa.

2. Herramientas básicas

2.1. Ventana de la aplicación: Básicamente esto permite tener varios archivos abiertos al mismo tiempo y posibilita dar mayor efectividad a los proyectos en paralelo.

2.2. Home (Inicio): Este botón de inicio es donde se pueden encontrar las herramientas que se usan con mayor frecuencia.

2.3. Ventana de dibujo: Esto permite hacer una revisión completa del dibujo desde cualquier perspectiva y tamaño para corregir y dar un mejor aspecto al plano.

2.4. Barra de herramientas (Toolbar): Esta barra de herramientas contiene diferentes iconos, los cuales representan los comandos requeridos en el desarrollo de un dibujo. Se muestra mediante ventanas flotantes, información relevante sobre su utilidad y un breve ejemplo de su función.

2.5. Barra de estado: muestra la localización del cursor, herramientas de dibujo y herramientas que afectan el entorno del dibujo. Provee igualmente acceso rápido a algunas de las herramientas de dibujo más comunes.

2.6. Ventana de comandos: acepta la introducción de comandos y variables de sistema y muestra solicitudes que guían al usuario a través de la secuencia de comandos.

3. Coordenadas del diseño

3.1. Permiten ubicar la posición exacta de un punto

3.1.1. 1. Coordenadas absolutas, compuestas por un eje "X" y un eje "Y"

3.1.2. 2. Coordenadas relativas, se identifican con la agrupación de la coordenadas "X","Y", respecto al ultimo punto de ubicacion.

3.1.3. 3. Coordenadas Polares, se refieren al ultimo punto utilizado pero indican ángulo y distancia.
