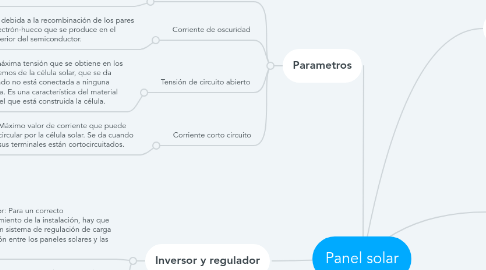

Panel solar por Mind Map: Panel solar

1. Célula solar

1.1. Una célula solar se comporta como un diodo: la parte expuesta a la radiación solar es la N, y la parte situada en la zona de oscuridad, la P. Los terminales de conexión de la célula se hallan sobre cada una de estas partes del diodo: la cara correspondiente a la zona P se encuentra metalizada por completo (no tiene que recibir luz), mientras que en la zona N el metalizado tiene forma de peine, a fin de que la radiación solar llegue al semiconductor.

1.1.1. Diodo: componente electrónico fabricado con una unión P­N, que tiene la particularidad de condu­cir la corriente eléctrica solo en un sentido.

1.2. En una célula solar la produc­ ción de corriente depende de la irradiancia (nivel de ilumina­ ción), de tal forma que a medi­ da que aumenta la irradiancia, aumenta la intensidad a través de la célula.

1.3. Potencia

1.3.1. La potencia que proporciona una célula de tamaño estándar (digamos de 10 3 10 cm) es muy pequeña (en torno a 1 o 2 W), por lo que generalmente será necesario tener que asociar varias de ellas.

2. Parametros

2.1. Corriente de iluminación

2.1.1. La corriente generada cuando incide la radiación solar sobre la célula.

2.2. Corriente de oscuridad

2.2.1. Es debida a la recombinación de los pares electrón­-hueco que se produce en el interior del semiconductor.

2.3. Tensión de circuito abierto

2.3.1. La máxima tensión que se obtiene en los extremos de la célula solar, que se da cuando no está conectada a ninguna carga. Es una carac­terística del material con el que está construida la célula.

2.4. Corriente corto circuito

2.4.1. Máximo valor de corriente que puede circular por la célula solar. Se da cuando sus terminales están cortocircuitados.

3. Baterías

3.1. Las baterías son dispositivos capaces de transformar la energía química en eléctrica.

3.1.1. Las baterías son recargadas desde la electricidad producida por los paneles solares, a través de un regulador de carga, y pueden entregar su energía a la salida de la instalación, donde será consumida.

3.2. Tres son las misiones que tienen las baterías en las instalaciones fotovoltaicas:

3.2.1. Almacenar energía durante un determinado número de días.

3.2.2. Proporcionar una potencia instantánea elevada.

3.2.3. Fijar la tensión de trabajo de la instalación.

4. Inversor y regulador

4.1. Regulador: Para un correcto funcionamiento de la instalación, hay que instalar un sistema de regulación de carga en la unión entre los paneles solares y las baterías.

4.1.1. Tiene como misión evitar situaciones de carga y sobredescarga de la batería, con el fin de alargar su vida útil.

4.2. El inversor se encarga de convertir la corriente continua de la instalación en corriente alterna, igual a la utilizada en la red eléctrica: 220 V de valor eficaz y una frecuencia de 50 Hz.

5. Modulo fotovoltaico

5.1. Está formado por un conjunto de células, conecta­ das eléctricamente, encapsuladas, y montadas sobre una estructura de soporte o mar­co. Proporciona en su salida de conexión una tensión continua, y se diseña para valores concretos de tensión (6 V, 12 V, 24 V...), que definirán la tensión a la que va a trabajar el sistema fotovoltaico.
