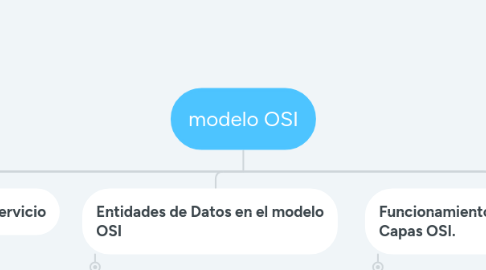

1. Concepto Básicos del Modelo OSI
1.1. El modelo de referencia de Interconexión de Sistemas Abiertos (OSI) es utilizado para definir cómo la comunicación de datos ocurre en las redes computacionales
1.2. Este modelo está dividido en capas estas capas están asociadas con protocolos y dispositivos.
1.3. El modelo OSI fue creado y ratificado por la Organización Internacional de Estándares (ISO) y está representada en los Estados Unidos por el Instituto Nacional Americano de Estándares (ANSI)
1.4. Este modelo fue creado para hacer lo siguiente: ● Explicar las comunicaciones de redes entre anfitriones en una LAN o WAN. ● Presentar un sistema de categorías para suites de protocolos de comunicación. ● Mostrar como suites de protocolos diferentes pueden comunicarse entre sí.
2. Proceso de transmisión de los datos en el modelo OSI
2.1. Observe el funcionamiento de las capas del modelo OSI en la transmisión de los datos.
2.2. 1. La capa de aplicación recibirá el mensaje por parte del usuario
2.3. 2. El mensaje está situado en la capa de aplicación. Esta capa le añade una cabecera ICI para formar así la PDU de la capa de aplicación y pasa a llamarse IDU. Ahora se pasa a la siguiente capa
2.4. 3. El mensaje está ahora situado en la capa de presentación. Esta capa le añade su propia cabecera y se transfiere a la siguiente capa
2.5. 4. El mensaje ahora está en la capa de sesión y otra vez se vuelve a repetir el procedimiento anterior. Se envía después las capas físicas
2.6. 5. En las capas físicas el paquete será direccionado debidamente hasta el receptor
2.7. 6. Cuando el mensaje llega al receptor cada capa elimina la cabecera que su capa homóloga a colocado para transmitir en mensaje
2.8. 7. Ahora el mensaje llega a la capa de aplicación del destino para entregarse al usuario de forma comprensible
3. Tipos de servicio
3.1. El modelo OSI establece los dos tipos de servicio básicos que existen para las telecomunicaciones:
3.2. ● Con conexión: es necesario establecer primero una conexión mediante un circuito para intercambiar información.
3.3. ● Sin conexión: para enviar o recibir información no será necesario establecer un circuito. El mensaje se envía con una dirección de destino y este llegará de la forma más rápida posible, pero no necesariamente ordenado.
4. Entidades de Datos en el modelo OSI
4.1. Es un elemento que procesa información en un sistema abierto para aplicarlo a funciones determinadas. En este caso se tratará de procesar información para su intercambio entre máquinas.
4.2. Un proceso está formado por:
4.3. ● Punto de acceso al servicio (SAP): lugar en el que cada capa encuentra los servicios de la capa que hay justo debajo
4.4. ● Unidad de Datos de la Interfaz (IDU): bloque de información que una capa pasa a una capa inferior
4.5. ● Unidad de datos del protocolo (N-PDU): paquetes de información que transporta la información que se pretende enviar por la red. Esta información estará fraccionada y compuesta por una cabecera que lleva información de control.
4.6. ● Unidad de datos de servicio (SDU): cada IDU se compone de un campo de información para el control de la interfaz (ICI) y otro campo con información con la información de la red (SDU). Una SDU de un nivel n representa la PDU del nivel n+1, de esta forma n+1-PDU = n-SDU
5. Funcionamiento Básico- de las Capas OSI.
5.1. Cada uno de estos niveles tendrá sus propias funciones y protocolos que trabajan para comunicarse con otros niveles.
5.2. Los protocolos de cada nivel se comunican con sus homólogos o peer, es decir su mismo protocolo situado en el otro extremo de la comunicación. De esta forma no tendrán influencia otros protocolos de otros niveles.
5.3. Para establecer el flujo de información, la máquina origen envía la información que partirá desde la capa más superficial hasta la capa física. Luego en la máquina de destino el flujo llegará a esta capa física y subirá hasta la capa más superficial que exista
5.4. Además, cada nivel trabaja de forma independiente de las demás, sin necesidad de saber el funcionamiento del resto de niveles.
5.5. De esta forma cada uno es modificable sin que exista influencia en los demás
6. Las Capas del Modelo OSI
6.1. El modelo OSI está conformado por 7 capas o niveles de abstracción. Cada uno de estos niveles tendrá sus propias funciones para que en conjunto sean capaces de poder alcanzar su objetivo final.
6.2. A continuación se detalla cada una de las capas OSI:
6.3. Niveles OSI orientados a red: Estos niveles se encargan de gestionar el apartado físico de la conexión, como el establecimiento de la comunicación, el enrutamiento de ésta y el envío
6.3.1. • Capa 1—Capa Física. Este es el medio físico y eléctrico para transferir datos. No está limitado a cables, conectores, paneles de conexión, cajas de conexión, concentradores y unidades de acceso multiestación (MAU’s).
6.3.2. • Capa 2—Capa de Enlace de Datos (DLL). Esta capa establece, mantiene y decide cómo es lograda la transferencia a través de la capa física. Los dispositivos que existen en esta capa (DLL) son las tarjetas de interfaz de red y puentes.
6.3.3. • Capa 3—Capa de red. Esta capa está dedicada a enrutar e intercambiar información a diferentes redes, LANs o interconexión de redes. Esta puede ser en una LAN o WAN (red de área amplia).
6.3.4. • Capa 4—Capa de transporte. Esta capa asegura transmisiones libres de errores entre anfitriones (hosts) a través de direccionamiento lógico. Por lo tanto, maneja la transmisión de mensajes a través de las capas 1 hasta la 3.
6.4. Niveles OSI orientados a aplicación Estos niveles trabajan directamente con las aplicaciones que solicitan los servicios de niveles inferiores. Se encarga de adecuar la información para que sea comprensible desde el punto de vista de un usuario, mediante una interfaz y un formato.
6.4.1. • Capa 5—Capa de Sesión. :Esta capa controla el establecimiento, terminación y sincronización de sesiones dentro del Sistema Operativo sobre la red y entre anfitriones (hosts), por ejemplo, cuando inicia (log on) y termina sesión (log off).
6.4.2. • Capa 6—Capa de Presentación: Esta capa traduce el formato de datos de transmisor al receptor en los varios Sistemas Operativos que puedan ser usados. Los conceptos incluyen conversión de código, compresión de datos y encriptación de archivos.
6.4.3. • Capa 7—Capa de aplicación. Esta capa es donde comienza la creación de mensajes y por lo tanto la creación de paquetes. El acceso a la base de datos está en este nivel. Los protocolos de usuario final tales como FTP, SMTP, Telnet y RAS trabajan en esta capa.
