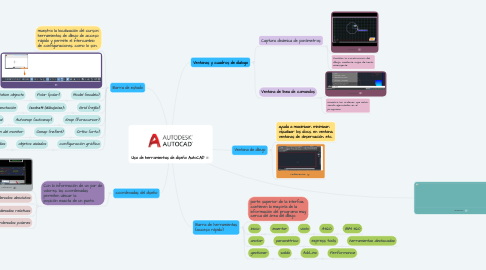

Uso de herramientas de diseño AutoCAD por Mind Map: Uso de herramientas de diseño AutoCAD

1. Barra de herramientas (acceso rápido)

1.1. parte superior de la interfaz, contienen la mayoría de la información del programa muy cerca del área del dibujo.

1.2. referencia

1.3. inicio

1.3.1. insertar

1.3.1.1. vista

1.3.1.1.1. A360:

1.4. anotar

1.4.1. paramétrico

1.4.1.1. express tools

1.4.1.1.1. herramientas destacadas

1.5. gestionar

1.5.1. salida

1.5.1.1. Add_ins

1.5.1.1.1. Performance

2. Barra de estado

2.1. muestra la localización del cursor, herramientas de dibujo de acceso rápido y permite el intercambio de configuraciones, como lo son:

2.2. referencia

2.3. Model (modelo)

2.3.1. Polar (polar)

2.3.1.1. Show annotation objects

2.4. Grid (rejilla)

2.4.1. Isodraft (dibujoiso):

2.4.1.1. escala de anotación

2.5. Snap (forzcursor)

2.5.1. Autosnap (autosnap)

2.5.1.1. estvisactual

2.6. Ortho (orto)

2.6.1. Osnap (refent)

2.6.1.1. anotación del monitor

2.7. configuración gráfica

2.7.1. objetos aislados

2.7.1.1. limpia pantallas

3. Ventanas y cuadros de dialogo

3.1. Captura dinámica de parámetros

3.1.1. referencia

3.1.2. facilitan la construcción del dibujo, mediante cajas de texto emergente

3.2. Ventana de línea de comandos

3.2.1. referencia

3.2.2. muestra las órdenes que están siendo ejecutadas en el programa

4. coordenadas del diseño

4.1. Con la información de un par de valores, las coordenadas permiten ubicar la posición exacta de un punto.

4.1.1. referencia

4.1.2. Coordenadas absolutas

4.1.3. Coordenadas relativas

4.1.4. Coordenadas polares

5. Ventana de dibujo

5.1. ayuda a maximizar, minimizar, visualizar los docs. en ventana, ventanas de observación, etc.

5.2. referencia
