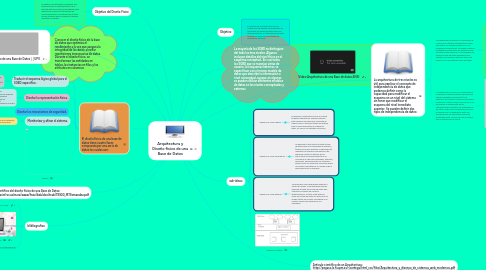

Arquitectura y Diseño físico de una Base de Datos por Mind Map: Arquitectura y Diseño físico de una Base de Datos

1. Video:Arquitectura de una Base de datos ANSI

2. Objetivo

2.1. El objetivo de la arquitectura de tres niveles es el de separar los programas de aplicación de la base de datos física. En esta arquitectura, el esquema de una base de datos se define en tres niveles de abstracción distintos.

3. sub-ideas:

3.1. Tenemos el Nivel Interno

3.1.1. Se describe la estructura física de la base de datos mediante un esquema interno. Este esquema se especifica mediante un modelo físico y describe todos los detalles para el almacenamiento de la base de datos, así como los métodos de acceso.

3.2. Tenemos el Nivel Conceptual

3.2.1. Se describe la estructura de toda la base de datos para una comunidad de usuarios (todos los de una empresa u organización), mediante un esquema conceptual. Este esquema oculta los detalles de las estructuras de almacenamiento y se concentra en describir entidades, atributos, relaciones, operaciones de los usuarios y restricciones. En este nivel se puede utilizar un modelo conceptual o un modelo lógico para especificar el esquema.

3.3. Tenemos el Nivel Externo

3.3.1. Se describen varios esquemas externos o vistas de usuario. Cada esquema externo describe la parte de la base de datos que interesa a un grupo de usuarios determinados y ocultos a ese grupo el resto de la base de datos. En este nivel se puede utilizar un modelo conceptual o un modelo lógico para especificar los esquemas.

3.4. grafico de niveles:

4. La mayoría de los SGBD no distinguen del todo los tres niveles. Algunos incluyen detalles del nivel físico en el esquema conceptual. En casi todos los SGBD que se manejan vistas de usuario, los esquemas externos se especifican con el mismo modelo de datos que describe la información a nivel conceptual, aunque en algunos se pueden utilizar diferentes modelos de datos en los niveles conceptuales y externos.

5. Objetivo del Diseño Fisico

5.1. El objetivo de esta etapa es producir una descripción de la implementación de la base de datos en memoria secundaria. Esta descripción incluye las estructuras de almacenamiento y los métodos de acceso que se utilizarán para conseguir un acceso eficiente a los datos.

6. La arquitectura de tres niveles es útil para explicar el concepto de independencia de datos que podemos definir como la capacidad para modificar el esquema en un nivel del sistema sin tener que modificar el esquema del nivel inmediato superior. Se pueden definir dos tipos de independencia de datos:

6.1. La independencia lógica es la capacidad de modificar el esquema conceptual sin tener que alterar los esquemas externos ni los programas de aplicación. Se puede modificar el esquema conceptual para ampliar la base de datos o para reducirla. Si, por ejemplo, se reduce la base de datos eliminando una entidad, los esquemas externos que no se refieran a ella no deberán verse afectados

6.1.1. Independencia Logica

6.2. La independencia física es la capacidad de modificar el esquema interno sin tener que alterar el esquema conceptual (o los externos). Por ejemplo, puede ser necesario reorganizar ciertos ficheros físicos con el fin de mejorar el rendimiento de las operaciones de consulta o de actualización de datos. Dado que la independencia física se refiere sólo a la separación entre las aplicaciones y las estructuras físicas de almacenamiento, es más fácil de conseguir que la independencia lógica.

6.2.1. Independencia Fisica

7. Conocer el diseño físico de la base de datos que optimiza el rendimiento a la vez que asegura la integridad de los datos al evitar repeticiones innecesarias de datos. Durante el diseño físico, se transforman las entidades en tablas, las instancias en filas y los atributos en columnas

8. Diseño Físico de una Base de Datos | | UPV

9. El diseño físico de una base de datos tiene cuatro fases compuesta por una serie de datos los cuales son:

9.1. Traducir el esquema lógico global para el SGBD específico.

9.1.1. - Diseñar las relaciones base para el SGBD específico. -Diseñar las reglas de negocio para el SGBD específico.

9.2. Diseñar la representación física.

9.2.1. -Analizar las transacciones. -Escoger las organizaciones de ficheros. -Escoger los índices secundarios. -Considerar la introducción de redundancias controladas. -Estimar la necesidad de espacio en disco.

9.3. Diseñar los mecanismos de seguridad.

9.4. Monitorizar y afinar el sistema.

9.4.1. - Diseñar las vistas de los usuarios. - Diseñar las reglas de acceso.

9.5. grafico

10. blibliografias:

10.1. Diseño físico de la base de datos - SECUENCIA DIDACTICA EN LINEA

10.2. Qué es la arquitectura de datos

10.3. https://mm.tt/1904462022?t=G6AO5Vk1sJ

11. Articulo científico de un Arquitectura: http://pegaso.ls.fi.upm.es/~sortega/html_css/files/Arquitectura_y_disenyo_de_sistemas_web_modernos.pdf

12. Artículo científico del diseño físico de una Base de Datos: http://www.inf-cr.uclm.es/www/fruiz/bda/doc/trab/T9900_MTFernandez.pdf
