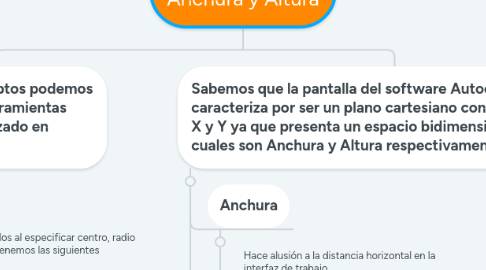

1. Sabemos que la pantalla del software Autocad 2D se caracteriza por ser un plano cartesiano con coordenadas X y Y ya que presenta un espacio bidimensional, las cuales son Anchura y Altura respectivamente.
1.1. Anchura
1.1.1. Hace alusión a la distancia horizontal en la interfaz de trabajo
1.2. Altura
1.2.1. Se refiere a la distancia vertical en la interfaz de trabajo
2. Con esos conceptos podemos hablar sobre herramientas básicas para trazado en Autocad 2D
2.1. Circulo
2.1.1. Diseñar círculos al especificar centro, radio o diámetro. Tenemos las siguientes solicitudes
2.1.1.1. Punto central: crea un círculo a partir de un centro y un valor de radio o diámetro. Radio: designa un punto o indica un valor. Diámetro: designa un segundo punto o indica un valor.
2.1.1.2. 3P (tres puntos): crea un círculo a partir de tres puntos de la circunferencia.
2.1.1.3. Tan, Tan, Tan: crea un círculo tangente a tres objetos
2.1.1.4. 2P (dos puntos): crea un círculo a partir de los dos puntos finales del diámetro.
2.1.1.5. TTR (tangente, tangente, radio): crea un círculo tangente a dos objetos con un radio especificado.
2.2. Arco
2.2.1. Se define como una curva continua que une dos puntos. También puede ser un segmento de una circunferencia (definido por tres puntos; o dos puntos extremos y un radio; o la longitud de una cuerda y radio)
2.2.2. Para crear arcos se puede especificar combinaciones de valores de centro, punto final, punto inicial, radio, ángulo, longitud de cuerda y dirección. Los arcos se dibujan por defecto en sentido contrario a las agujas del reloj. Manteniendo pulsada la tecla Ctrl mientras se arrastra para dibujar en el sentido de las agujas del reloj.
2.3. Linea
2.3.1. Crear una serie de segmentos de línea contiguos. Cada segmento es un objeto de línea editable por separado
2.3.1.1. Seleccionar la herramienta línea con cualquiera de los métodos: por icono, al escribir el nombre del comando o dentro del menú por su abreviatura (L) seguido de la tecla ENTER.
2.3.1.2. Con la opción ORTO las líneas dibujadas facilitarán el desplazamiento en los ejes XY.
2.4. Polilinia
2.4.1. Para crear una polilínea 2D, un único objeto que se compone de segmentos de línea y arco, se muestran las siguientes solicitudes:
2.4.1.1. Solicitudes solo de línea Arco: comienza la creación de segmentos de arco tangente al segmento anterior. Longitud: crea un segmento de una longitud especificada con el mismo ángulo que el segmento anterior. Si el segmento anterior es un arco, el nuevo segmento de línea será tangente a dicho segmento de arco
2.4.2. Este comando tiene otras características como: arco, ancho medio, longitud, atrás y ancho. Se selecciona el comando con la abreviatura PL
2.4.3. Para el uso de las características del ancho: se debe escribir la letra W, para manejar el ANCHO de la polilínea
