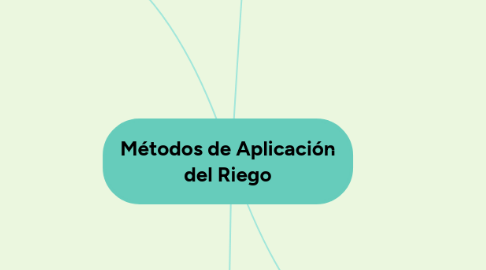

Métodos de Aplicación del Riego por Mind Map: Métodos de Aplicación del Riego

1. Sistemas de riegos presurizados

1.1. Goteo

1.1.1. El agua se aplica en el suelo en forma de gotas

1.1.1.1. Aplicación

1.1.1.1.1. Se aplica con frecuencia diaria y varias veces por día (pulsos).

1.1.1.1.2. En frutales la frecuencia es de dos riegos por semanas

1.1.1.2. Costos

1.1.1.2.1. 1500 - 2000 USD

1.1.1.3. Topografía

1.1.1.3.1. Cualquier pendiente

1.1.1.4. Cultivos

1.1.1.4.1. Todo cultivo en hileras

1.1.1.5. Eficiencia

1.1.1.5.1. 95%

1.1.1.6. Ventajas

1.1.1.6.1. Se puede laborar mientras se esta irrigando

1.1.1.6.2. Requiere una carga hidráulica

1.1.1.6.3. Se puede utilizar aguas salinas

1.1.1.6.4. Cultivos extensivos

1.2. Microaspersión

1.2.1. El agua es alicada en el suelo en forma pulverizada (lluvia localizada)

1.2.1.1. Eficiencia de riego

1.2.1.1.1. 85%

1.2.1.2. Frecuencia

1.2.1.2.1. 3.5 a 7 días

1.2.1.3. Topografía

1.2.1.3.1. Terrenos de cualquier pendiente

1.2.1.4. Costos

1.2.1.4.1. 1500 a 2800 USD/ha

1.2.1.5. Caudal

1.2.1.5.1. 30 a 75 l/ha

1.2.1.6. Diámetro de cobertura

1.2.1.6.1. 4 a 8 metros

1.2.1.7. Instalación Fija

1.2.1.8. Cultivos

1.2.1.8.1. Árboles

1.3. Aspersión

1.3.1. Agua se aplica en al suelo en forma de lluvia, los aspersores varían desde

1.3.1.1. 0.1 l/s a 15 l/s

1.3.2. Se puede instalar en sistemas

1.3.2.1. Portátiles

1.3.2.2. Laterales móviles

1.3.2.3. Semifijos

1.3.2.4. Fijos

1.3.3. Aplicación

1.3.3.1. El agua fluye desde la estación de bombeo hasta el aspersor por la diferencia de presiones

1.3.3.1.1. Se aplica en forma de lluvia y se distribuye por el perfil del suelo

2. Sistemas de riegos gravitacionales

2.1. Convencionales

2.1.1. Surcos

2.1.1.1. Canal de tierra construido a mano o por medio de arado de 10 a 50 cm de ancho y de 5 a 30 cm de altura

2.1.1.1.1. Pendientes

2.1.1.1.2. Caudal por surco de 0.5 a 0.5 l/s

2.1.1.1.3. Velocidad promedio

2.1.1.1.4. Tiempo de riego

2.1.1.1.5. Eficiencia

2.1.1.1.6. Perdida

2.1.1.1.7. Costo

2.1.1.1.8. Contaminación ambiental

2.1.2. Inundaciones

2.1.2.1. Existen camellones o borden de tierra donde fluye el agua hacia cada surco, se crea una onda de inundación.

2.1.2.1.1. Pendientes

2.1.2.1.2. Caudal por surco

2.1.2.1.3. Velocidad promedio

2.1.2.1.4. Eficiencia

2.1.2.1.5. Pérdida

2.1.2.1.6. Costo

2.1.2.1.7. Contaminación ambiental

2.1.2.1.8. Frecuencia de riego

2.1.3. Estanques

2.1.3.1. Pozo circular construido alrededor de los árboles de 1 a 2 metros de diámetro con bordes de 30 cm de altura

2.1.3.1.1. Pendientes

2.1.3.1.2. Caudal por riego

2.1.3.1.3. Frecuencia de riego

2.1.3.1.4. Tiempo de riego

2.1.3.1.5. VVelocidad promedio

2.2. No convencionales

2.2.1. Serpentín

2.2.1.1. Propio de la sierra ecuatoriana: Se utilizaba para superficies de terreno menores, surco que sigue al contorno de la pendiente

2.2.1.1.1. Pendiente

2.2.1.1.2. Caudal por surco

2.2.1.1.3. Superficie max.

2.2.1.1.4. Pérdida

2.2.1.1.5. Contaminación ambiental

2.2.1.1.6. Frecuencia de riego

2.2.2. Inundaciones

2.2.2.1. Consiste en la construcción de diques de piedra u hormigónpara desviar el agua de las crecidas de los ríos y transportarla hasta los cultivos.

2.2.2.1.1. Se utiliza en todos los cultivos con hileras

2.2.2.1.2. Las cosechas salen con 3 inundaciones

2.2.2.1.3. Nivel de agua

2.2.2.1.4. Aprovecha el máximo de nutrientes transportados por la escorrentía desde las partes altas

2.2.3. Sub-superficial

2.2.3.1. Utiliza zonas bajas

2.2.3.2. Invierno

2.2.3.2.1. sirve como canales de drenaje

2.2.3.3. Verano

2.2.3.3.1. Canales de riego

3. Métodos de riego - Eficiencia de Aplicación

3.1. Surcos

3.1.1. 45%

3.2. Aspersión

3.2.1. 70%

3.3. Microaspersion

3.3.1. 85%

3.4. Goteo

3.4.1. 95%

4. Costos

4.1. Gravedad

4.1.1. 200 - 800 USD

4.2. ASpersión

4.2.1. 1200 a 3000 USD

4.3. Microaspersión

4.3.1. 1500 a 2500 USD

4.4. Goteo

4.4.1. 1500 a 20000 USD
