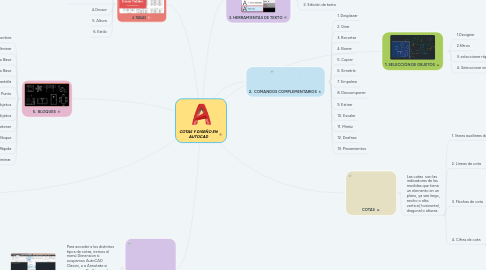

COTAS Y DISEÑO EN AUTOCAD

1. 4. TABLAS

1.1. 1. Número de columnas

1.2. 2. Número de filas

1.3. 3. Punto de inserción

1.4. 4.Grosor

1.5. 5. Altura

1.6. 6. Estilo

2. 5. BLOQUES

2.1. 1. Nombre

2.2. 2. Vista Preliminar

2.3. 3. Punto Base

2.4. 4. Punto Base

2.5. 5. Precisión de Pantalla

2.6. 6. Botón Designar Punto

2.7. 7. Objetos

2.8. 8. Designar Objetos

2.9. 9. Retener

2.10. 10. Convertir en Bloque

2.11. 11. Selección Rápida

2.12. 12. Eliminar.

3. DISEÑO EN AUTOCAD

3.1. permite la creación y edición profesional de geometría 2D y modelos 3D con sólidos, superficies y objetos

4. TIPOS DE COTAS

4.1. Para acceder a los distintos tipos de cotas, iremos al menú Dimension si ocupamos AutoCAD Classic, o a Annotate si ocupamos Drafting and Annotation. En AutoCAD Classic (versiones antiguas) nos encontramos el siguiente menú:

4.1.1. L

5. 1. SELECCIÓN DE OBJETOS

5.1. 1.Designar

5.2. 2.filtros

5.3. 3. seleccionar rápida

5.4. 4. Seleccionar similar

6. 2. COMANDOS COMPLEMENTARIOS

6.1. 1. Desplazar

6.2. 2. Girar

6.3. 3. Recortar

6.4. 4. Borrar

6.5. 5. Copiar

6.6. 6. Simetría

6.7. 7. Empalme

6.8. 8. Descomponer

6.9. 9. Estirar

6.10. 10. Escalar

6.11. 11. Matriz

6.12. 12. Desfase

6.13. 13. Pinzamientos

7. 3. HERRAMIENTAS DE TEXTO

7.1. 1. Texto en una línea

7.2. 2. Edición de texto

8. COTAS

8.1. Las cotas son las indicadoras de las medidas que tiene un elemento en un plano, ya sea largo, ancho o alto; vertical, horizontal, diagonal o alturas.

8.1.1. 1. líneas auxiliares de cota

8.1.1.1. Son lineas al inicio y al final de la cota, separadas del objeto a acotar.

8.1.2. 2. Líneas de cota

8.1.2.1. Se colocan fuera del objeto, siempre es continua aunque el dibujo esté interrumpido, las líneas de cotas no deben cortarse entre sí, si la cota es oblicua debe ser paralela al objeto. La acotación en serie son alineadas. Las cotas más cortas son las más cercanas al objeto.

8.1.2.1.1. cotas funcionales

8.1.2.1.2. cotas no funcionales

8.1.2.1.3. cotas auxiliares

8.1.3. 3. Flechas de cota

8.1.3.1. pueden ser flechas rellenas o vacías, o ser sustituidas por punto o por una línea angular de 45°. Dentro de un dibujo todas deben ser de un mismo estilo. Si es para marcar el radio la cota solo tiene una flecha.

8.1.4. 4. Cifras de cota

8.1.4.1. La posición de la cifra se anota en el centro, si no cabe se ubica a un lado unida por una línea en cotas de radio se antepone la letra R, en las cotas de diámetros se antepone el símbolo °, las cotas con diferente escala se subrayan, las cotas que se repiten pueden sustituirse por una leyenda.
