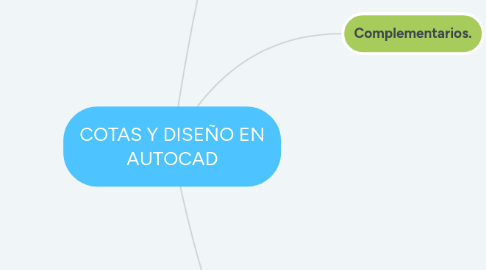

COTAS Y DISEÑO EN AUTOCAD

1. Selección de Objetos.

1.1. Designar.

1.2. Filtros.

2. Complementarios.

2.1. Desplazar.

2.2. Girar.

2.3. Recortar.

2.4. Borrar.

2.5. Copiar.

2.6. Simetría.

2.7. Empalme.

3. COTAS :

3.1. Líneas auxiliares de cota.

3.1.1. Son líneas al inicio y al final de la cota, separadas del objeto a acotar.

3.2. Líneas de cota.

3.2.1. Van fuera del objeto, es continua aunque el dibujo esté interrumpido. Las líneas de cotas no deben cortarse entre si. Si la cota es oblicua debe ser paralela al objeto.

3.3. Flechas de cota.

3.3.1. Pueden ser flechas rellenas o vacías, o ser sustituidas por punto o por una linea angular 45º. Dentro de un dibujo todas deben ser de un mismo estilo. Si es para marcar un radio la cota solo tiene una flecha.
