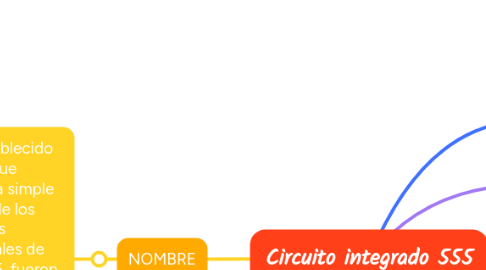

Circuito integrado 555 por Mind Map: Circuito integrado 555

1. NOMBRE

1.1. Hans Camenzind ha establecido que el número de pieza fue arbitrario, así que fue una simple coincidencia. Las letras de los prefijos "NE" y "SE" de los números de pieza originales de Signetic, NE555 y SE555, fueron designaciones de temperatura para los chips analógicos, donde "NE" era la familia de temperatura comercial y "SE" la familia para temperaturas militares.

2. DEFINICION

2.1. Temporizador eléctrico y se le conoce como “máquina del tiempo” por la gran variedad de tareas que puede realizar con respecto al tiempo.

2.2. El LM555 INTERNAMENTE Circuitos digitales y analógicos, se utiliza comúnmente para proporcionar retardos de tiempo, como oscilador a una determinada frecuencia, y como un circuito integrado flip-flop.

3. Conexiones del timer 555

3.1. GND

3.1.1. Corresponde a la terminal negativa de la alimentación, generalmente tierra.

3.2. Disparo

3.2.1. Es la parte del circuito integrado donde se establece el inicio del tiempo de retardo para la configuración monoestable del LM555.

3.3. Salida

3.3.1. En este pin se puede observar el resultado de la configuración del temporizador eléctrico ya sea como monoestable, estable u otra opción.

3.4. Reinicio

3.4.1. Para un nivel de voltaje por debajo de 0.7 V, tiene la función de poner el pin de salida a nivel bajo.

3.5. Control de voltaje

3.5.1. Al utilizar el circuito integrado LM555 como controlador de voltaje, el voltaje en esta terminal puede variar teóricamente desde Vcc hasta aproximadamente 0 V, en la práctica la variación es de Vcc – 1.7 V hasta casi 2 V menos.

3.6. Umbral

3.6.1. Corresponde a la entrada de un comparador interno de umbral el cual se emplea para poner la señal de salida a un nivel bajo.

3.7. Descarga

3.7.1. Permite descargar el condensador externo al circuito integrado 555 para su funcionamiento.

3.8. Voltaje de alimentación

3.8.1. Terminal positiva de la alimentación, normalmente son valores de 4.5 V hasta 16 V.

4. Modos de operación del 555

4.1. Multivibrador astable

4.1.1. Se caracteriza por una salida continua con forma de onda cuadrada o rectangular dependiendo de la frecuencia que se especifique por parte del programador.

4.2. Multivibrador monoestable

4.2.1. La configuración del circuito integrado (CI) 555 en configuración multivibrador monoestable es más sencilla de construir, únicamente se requiere de un capacitor y una resistencia externa al CI LM555.

5. Aplicaciones para el circuito integrado 555

5.1. .Interruptores libres de rebote. .Temporizadores en cascada. .Osciladores controlados por voltaje. .Generadores de pulsos (PWM). .Destelladores LED. .Divisor de frecuencia. .Atenuador de luz. .Comparador de tensión.

6. Historia

6.1. La copia de 9 pines la fabricó otra compañía fundada por un ingeniero que estuvo presente en el primer diseño y se marchó de Signetics; esa firma lanzó su versión tan pronto como se presentó el 555. El temporizador 555 se fabricó por 12 empresas en 1972 se convirtió en uno de los productos más vendidos.
