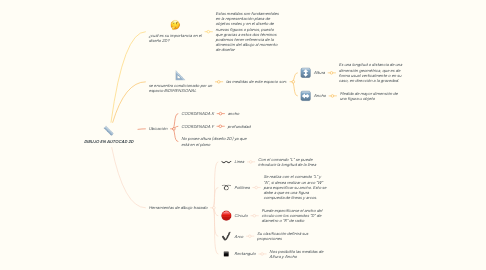

DIBUJO EN AUTOCAD 2D

1. ¿cuál es su importancia en el diseño 2D?

1.1. Estas medidas son fundamentales en la representación plana de objetos reales y en el diseño de nuevas figuras o planos, puesto que gracias a estos dos términos podemos tener referencia de la dimensión del dibujo al momento de diseñar

2. se encuentra condicionado por un espacio BIDIMENSIONAL

2.1. las medidas de este espacio son:

2.1.1. Altura

2.1.1.1. Es una longitud o distancia de una dimensión geométrica, que es de forma usual verticalmente o en su caso, en dirección a la gravedad.

2.1.2. Ancho

2.1.2.1. Medida de mayor dimensión de una figura u objeto

3. Ubicación

3.1. COORDENADA X

3.1.1. ancho

3.2. COORDENADA Y

3.2.1. profundidad

3.3. No posee altura (diseño 2D) ya que está en el plano

4. Herramientas de dibujo trazado

4.1. Linea

4.1.1. Con el comando "L" se puede introducir la longitud de la línea

4.2. Polilinea

4.2.1. Se realiza con el comando "L" y "A", si desea realizar un arco "W" para especificar su ancho. Esto se debe a que es una figura compuesta de líneas y arcos.

4.3. Círculo

4.3.1. Puede especificarse el ancho del círculo con los comandos "D" de diametro o "R" de radio

4.4. Arco

4.4.1. Su clasificación definirá sus proporciones

4.5. Rectangulo

4.5.1. Nos posibilita las medidas de Altura y Ancho
