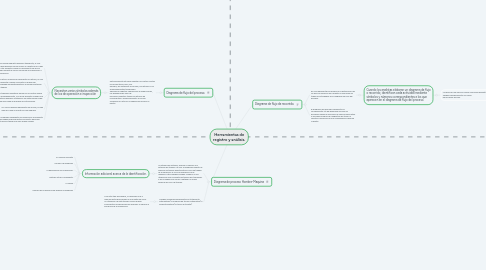

1. Diagrama de flujo del proceso.
1.1. Particularmente útil para registrar los costos ocultos no productivos como, por ejemplo, las distancias recorridas, los retrasos y los almacenamientos temporales. Además de registrar operaciones e inspecciones, los diagramas de flujo de procesos muestran todos los retrasos de movimientos y almacenamiento a los que se expone un artículo a medida que recorre la planta.
1.1.1. Necesitan varios símbolos además de los de operación e inspección
1.1.1.1. Una flecha pequeña significa transporte, el cual puede definirse como mover un objeto de un lugar a otro excepto cuando el movimiento se lleva a cabo durante el curso normal de una operación o inspección.
1.1.1.2. Una letra D mayúscula representa un retraso, el cual se presenta cuando una parte no puede ser procesada inmediatamente en la próxima estación de trabajo.
1.1.1.3. Un triángulo equilátero parado en su vértice signifi ca almacenamiento, el cual se presenta cuando una parte se guarda y protege en un determinado lugar para que nadie la remueva sin autorización.
1.1.1.4. Un circulo grande representa una acción, ya sea manual o que se monte en una maquina.
1.1.1.5. Un cuadrado representa una inspección al producto o las maquinas donde este el producto para que esta acción tenga una muy buena calidad.
2. Diagrama de proceso Hombre-Maquina
2.1. Se utiliza para estudiar, analizar y mejorar una estación de trabajo a la vez. El diagrama muestra la relación de tiempo exacta entre el ciclo de trabajo de la persona y el ciclo de operación de la máquina. Estos hechos pueden conducir a una utilización más completa del tiempo del trabajador y de la máquina así como a obtener un mejor balance del ciclo de trabajo.
2.1.1. Información adicional acerca de la identificación.
2.1.1.1. El número de parte.
2.1.1.2. Número de diagrama.
2.1.1.3. La descripción de la operación.
2.1.1.4. Método actual o propuesto.
2.1.1.5. La fecha.
2.1.1.6. Número de la persona que elabora el diagrama.
2.2. Muchas máquinas herramienta son totalmente automáticas (la máquina de tornillo automático) o semiautomáticas (el torno de torreta).
2.2.1. Con este tipo de equipos, el operador muy a menudo está desocupado en una parte del ciclo. La utilización de este tiempo ocioso puede incrementar las ganancias del operador y mejorar la eficiencia de la producción.
3. Diagrama de flujo de recorrido.
3.1. Es una representación gráfica de la distribución de los pisos y edificios que muestra la ubicación de todas las actividades en el diagrama de flujo del proceso.
3.1.1. Cuando los analistas elaboran un diagrama de flujo o recorrido, identifican cada actividad mediante símbolos y números correspondientes a los que aparecen en el diagrama de flujo del proceso.
3.1.1.1. La dirección del flujo se indica colocando pequeñas flechas periódicamente a lo largo de las líneas de flujo.
