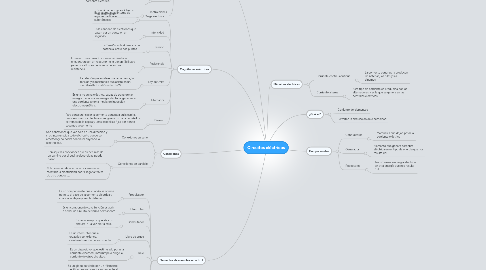

Circuitos eléctricos por Mind Map: Circuitos eléctricos

1. Máquinas eléctricas

1.1. Corriente continuaontinua

1.1.1. La corriente continua la producen las baterías, las pilas y las dinamos

1.2. Corriente alterna

1.2.1. Este tipo de corriente es producida por los alternadores y es la que se genera en las centrales eléctricas.

2. ¿Qué es?

2.1. Conjunto de elementos

2.2. Permiten la circulación de electricidad

3. Componenetes

3.1. Conductores

3.1.1. Materiales que dejan pasar la corriente eléctrica

3.2. Generador

3.2.1. Elemento que genera corriente eléctrica en un tipo de energía que nos resulta útil

3.3. Receptores

3.3.1. Transforman la energía electrica en otra energía que nos resulta útil

4. Elementos de maniobra o control

4.1. Propulsador

4.1.1. Es un componenete que cuando se oprime permite el paso de la corriente eléctrica y cuando se deja oprimir la detiene

4.2. Interruptor

4.2.1. Es un componente cuya función es abrir o cerrar un circuito de forma permanente

4.3. Conmutador

4.3.1. Es un interruptor que abre un circuito, a la vez cierra otro.

4.4. Llave de cruce

4.4.1. Es un interruptor que al cruzarlas conexiones, cambia el sentido de la corriente

4.5. Relé

4.5.1. Es un dispositivo que, estimulado por una corriente eléctrical, interrumpe o dirige la corriente de otros circuitos.

4.6. Bombilla

4.6.1. Es un globo de vidrio con un filamento metálico que se pone incandescente al paso de la corriente eléctrica, sirve para dar luz

4.7. Resistencia

4.7.1. Es el término que se le aplica a la capacidad física que tiene un cuerpo de aguantar una fuerza

4.8. Pila

4.8.1. Es un dispositivo que suministra una corriente eléctrica continua a partir de una reacción química

4.9. Motor

4.9.1. Máquina que transforma en trabajo mecánico otras formas de energía

5. Conexiones

5.1. Conexiones en serie

5.1.1. Son conexiones que van solo en una dirección y si es interrumpida todo el circuito puede ser afectado y no podrá continuar fluyendo la electricidad.

5.2. Conexiones en paralelo

5.2.1. Son aquellas conexiones que tienen más de un camino por el cual la electricidad puede pasar

5.2.2. Si la conexión de uno de esos caminos es afectada la electricidad podrá llegar a través de otro conducto.

6. Magnitudes eléctricas

6.1. Carga eléctrica

6.1.1. Es una propiedad interna de algunas partículas subatómicas.

6.2. Intensidad

6.2.1. Es la cantidad de electrones que pasan por un punto en un segundo

6.3. Tensión

6.3.1. La Tensión es la diferencia de potencial entre dos puntos

6.4. Resistencia

6.4.1. Los electrones cuando en su movimiento se encuentran con un receptor no lo tienen fácil para pasar por ellos, es decir les ofrecen una resistencia.

6.5. Ley de OHM

6.5.1. La relación que existe entre la corriente, la tensión y la resistencia que asiste en un circuito eléctrico.Fórmula : I-V/R

6.6. Alternador

6.6.1. Es una máquina eléctrica, capaz de transformar energía mecánica en energía eléctrica, generando una corriente alterna mediante inducción electromagnética.

6.7. Dinamo

6.7.1. Para conseguir sacar la corriente generada en la espira, colocamos unos colectores que giren con cada uno de los extremos de la espira y unas escobillas fijas por donde sacamos la corriente

7. Electromagnetismos

7.1. El magnetismo y los imanes

7.1.1. Imán

7.1.1.1. Un imán es un objeto que atrae a otros objetos fabricados con hierro u otros metales.

7.1.2. Magnetismo

7.1.2.1. . El magnetismo es la fuerza de atracción que ejercen determinados cuerpos.

7.2. Campos magnéticos

7.2.1. Son producidos por corrientes eléctricas. El campo magnético tiene dos valores: la dirección y la magnitud.

7.3. Electromagnetismos

7.3.1. Parte de la física que estudia la interacción de los campos eléctricos y magnéticos

7.4. Bobinas

7.4.1. Son componentes que generan un flujo magnético que hace que circule por ella una corriente eléctrica.

7.5. Electroimanes

7.5.1. Es un imán el cual está hecho de electricidad.
