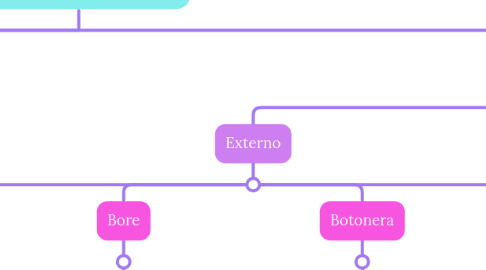

Componentes en TC por Mind Map: Componentes en TC

1. Camilla

1.1. Soporte electromecánico

1.2. Material de bajo Z (radiolúcido)

1.3. Movimientos milimétricos a diferentes velocidades y en 3 ejes (x,y y z).

1.4. Resistencia a peso corporal (hasta 227Kg)

1.4.1. Sin embargo, existen camillas bariátricas que soportan hasta 350Kg

2. Consola o Workstation

2.1. Monitores

2.1.1. Inyectora de medios de contraste

2.1.2. Adquisición

2.1.3. Post-procesamiento

3. Gantry

3.1. Externo

3.1.1. Láser de centraje

3.1.1.1. Centra al paciente en el isocentro del gantry, es decir, en el eje Z y en el eje XY

3.1.2. Bore

3.1.2.1. Diámetro de 78 cm.

3.1.2.1.1. Este diámetro no es lo que se irradia, sino que existe una configuración geométrica del haz, que permite una irradiación de hasta 50cm

3.1.3. Botonera

3.1.3.1. Multipropósito, modifica parámetros del examen.

3.1.3.1.1. Permite: mover bajar y subir la camilla, iniciar exámenes, angular el gantry, además tiene un botón de emergencia.

3.1.4. Pantalla multipropósito

3.1.4.1. Entrega información acerca del paciente y parámetros del examen.

3.2. Interno

3.2.1. Filtros

3.2.1.1. Homogenizan la distribución fotónica del haz de rayos x y lo endurecen

3.2.1.1.1. Inherente

3.2.1.1.2. Planos (añadida)

3.2.1.1.3. En cuña (añadida)

3.2.2. Sistema de Giro

3.2.2.1. Anillos deslizantes: Dan origen a la TC helicoidal, ademas permiten las 4C.

3.2.2.1.1. Conducen la electricidad y las señales electricas a través de anillos y cepillos (compuestos por material de alta conductividad)

3.2.2.2. Generador de alto voltaje: Alimenta el tubo de RX y el sistema de giro, necesita una corriente continua lo cual lo aporta el rectificador. 60-120 KV, 10-835 mA

3.2.2.3. Tubo de Rx

3.2.2.3.1. Ánodo: Rotatorio, de 120-300 mm de diametro.

3.2.2.3.2. Cátodo: Posee imanes a la salida de su filamento que deflecta el haz de electrones

3.2.2.3.3. Copa de enfoque: Dirige el haz de electrones al blanco anódico por repulsión electrostática.

3.2.2.3.4. Envoltura metalica: Disipa el calor y permite que el tubo sea mas liviano.

3.2.2.3.5. Sistema de refrigeración:

3.2.3. Sistema de detección

3.2.3.1. Gaseosos

3.2.3.1.1. Cámara de ionización: posee un gas inmerso en un cátodo y un ánodo cuando este se ioniza recolecta las cargas por una diferencia de potencial.

3.2.3.2. Centelleo: Constituidos de un cristal que absorbe y emite luz, esta señal se amplifica y un fotodiodo la convierte en señal eléctrica. Pueden ser de:

3.2.3.2.1. Cristales

3.2.3.2.2. Cerámicas

3.2.4. Colimadores

3.2.4.1. Pre paciente: En la salida del tubo, limitan el ancho del haz, crea haces paralelos al sistema de detección.

3.2.4.2. Post paciente: Se ubica por encima del sistema de detección, elimina la penumbra y reduce la radiación dispersa.

3.2.4.3. Anti- scatter: Ubicado entre los elementos de detección, reduce la radiación dispersa.

3.2.5. DAS

3.2.5.1. Sus funciones son:

3.2.5.1.1. Amplificar: Señal analógica es medida y amplificada

3.2.5.1.2. Codificar: Señal amplificada es transformada en números binarios (señal eléctrica a digital)

3.2.5.1.3. Transmitir: Los números binarios son transmitidos al sistema IRS

3.2.6. IRS

3.2.6.1. Sus funciones son

3.2.6.1.1. Calcular perfiles de atenuación de cada proyección

3.2.6.1.2. Aolicar filtros de convolución, estos permiten destacar resoluciones determinadas

3.2.6.1.3. Retroproyección filtrada

3.2.6.1.4. Roconstrucción iterativa

3.2.6.1.5. Cálculo de niveles de grises

4. Requerimientos básicos de los detectores

4.1. Eficiencia de un detector: Cantidad

4.1.1. Eficiencia de detección cuántica: Cantidad relativa de fotones detectados efectivamente en el dispositivo

4.1.2. Eficiencia de detección geométrica: Fotones que inciden en el área sensible del detector con respecto a la cantidad total de fotones que inciden en el detector. (80-90%)

4.2. Tiempo de respuesta

4.2.1. Tiempo de decaimiento: tiempo que tarda en que la emisión luminosa termine después del estímulo

4.3. Afterglow: Efecto post-luminiscencia, brillo residual

4.4. Matrices de detección

4.4.1. Matriz simétrica o matricial: Todas las filas de detección tienen igual longitud a lo largo del eje Z.

4.4.2. Matriz asimétrica o adaptativa: No todas las filas tienen la misma longitud, comienza a aumentar desde el centro a la periferia.

4.4.3. Matriz híbrida: Solo las filas del centro tienen una menor longitud y hacia la periferia son uniformes y de mayor longitud
