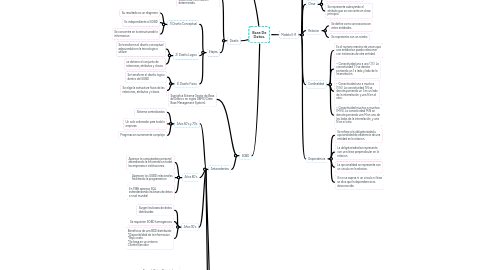

Base De Datos.

1. Años

2. Modelo E-R

2.1. Significa Entidad - Relacion en ingles Entity - Relationship

2.2. Surge en 1976, creado por peter Chen.

2.3. Entidad

2.3.1. Un objeto del mundo real que podemos dis tinguir del resto de objetos y del que nos interesan algunas propiedades.

2.3.2. Se representan con un rectángulo. El nombre de la entidad se escribe en mayúsculas dentro del rectángulo.

2.4. Atributo

2.4.1. Son las propiedades de los objetos que nos interesan.

2.4.2. Se representan mediante su nombre en minúsculas unido con un guión al rectángulo de la entidad a la que pertenecen.

2.4.3. Deben ser atomicos y univaluados.

2.5. Clave

2.5.1. Es el atributo que hace identificable a una entidad.

2.5.2. Se representa subrayando el atributo que se convierte en clave principal.

2.6. Relacion

2.6.1. Se define como una asociacion entre entidades.

2.6.2. Se representa con un rombo

2.7. Cardinalidad

2.7.1. Es el numero maximo de veces que una entidad se puede relacionar con instancias de otra entidad.

2.7.2. • Conectividad uno a uno (1:1). La conectividad 1:1 se denota poniendo un 1 a lado y lado de la interrelación.

2.7.3. • Conectividad uno a muchos (1:N). La conectividad 1:N se denota poniendo un 1 en un lado de la interrelación y una N en el otro.

2.7.4. • Conectividad muchos a muchos: (M:N). La conectividad M:N se denota poniendo una M en uno de los lados de la interrelación, y una N en el otro.

2.8. Dependencia

2.8.1. Se refiere a la obligatoriedad u opcionalidad de existencia de una entidad en la relacion.

2.8.2. La obligatoriedad se representa con una linea perpendicular en la relacion.

2.8.3. La opcionalidad se representa con un circulo en la relacion.

2.8.4. Si no se exprsa ni un circulo ni linea se dice que la dependencia es desconocida.

3. SGBD

3.1. Signigfica Sistema Gestor de Base de Datos o en ingles DBMS (Data Base Management System).

3.2. Antecedentes

3.2.1. Años 60's y 70's

3.2.1.1. Sistema centralizados

3.2.1.2. Un solo ordenador para toda la empresa

3.2.1.3. Progrmacion sumamente compleja

3.2.2. Años 80's

3.2.2.1. Aparece la computadora personal, extendiendo la informatica a todas las empresas e instituciones.

3.2.2.2. Aparecen los SGBD relacionales facilitando la programacion

3.2.2.3. En 1986 aparece SQL estandarizando las bases de datos a nivel mundial

3.2.3. Años 90's

3.2.3.1. Surgen las bases de datos distribuidas

3.2.3.2. Se requieren SGBD homogeneos

3.2.3.3. Beneficios de una BDD distribuida: *Disponibilidad de la informacion *Bajo costo *Se basa en un entorno Cliente/Servidor

3.2.4. Años 2000's

3.2.4.1. Base de Datos Orientadas a objetos (OODB)

3.2.4.2. Inclusion de Multimedia, base de datos en Web

3.2.4.3. Abratamiento de costos, aumento exponencial en capacidades de almacenamiento. Facilitan el crecimiento de las BDD.

3.2.5. Tendencias actuales y futuro de las BDD

3.2.5.1. BigData: Macrodatos o datos masivos.

3.2.5.2. Las 3V de BigData: *Volumen *Velocidad *Variedad

3.2.5.3. Computo en la nube

3.2.5.4. Plataformas de Base de Datos Autonomas (Self-Driving Database Plataforma SDDP).

3.2.5.5. Internet de las cosas (Internet of Things loT), Machine Learning, Inteligencia Artificial,etc...

4. Diseño

4.1. Consiste en definir la es- tructura de los datos que debe tener la base de datos de un sistema de información determinado.

4.1.1. Tema del siguiente nivel

4.2. Etapas

4.2.1. 1) Diseño Conceptual

4.2.1.1. Su resultado es un diagrama

4.2.1.2. Es independiente al SGBD

4.2.1.3. Se concentra en la estructurade la informacion.

4.2.2. 2) Diseño Logico

4.2.2.1. Se transforma el diseño conceptual adecuandola en la tecnologia a utilizar

4.2.2.2. se obtiene el conjunto de relaciones, atributos y claves.

4.2.3. 3) Diseño Fisico

4.2.3.1. Se transform el diseño logico dentro del SGBD

4.2.3.2. Se elige la estructura fisica de las relaciones, atributos y claves.
