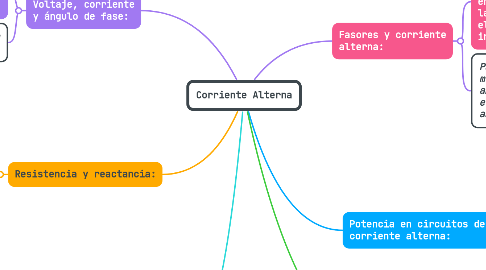

Corriente Alterna por Mind Map: Corriente Alterna

1. Jonathan Marcos Plaza Cruzatti, Paralelo 5

2. Voltaje, corriente y ángulo de fase:

2.1. En general, la tensión instantánea v = Vcos1vt + f2 entre dos puntos de un circuito de corriente alterna no está en fase con la corriente instantánea que pasa por esos puntos

2.2. La cantidad f se denomina ángulo de fase de la tensión con respecto a la corriente.

3. Resistencia y reactancia:

3.1. La tensión en una resistencia R está en fase con la corriente. La tensión a través de un inductor L adelanta a la corriente 90° 1f = +90°2, mientras que la tensión a través de un condensador C retrasa a la corriente 90° 1f = -90°2.

3.2. La amplitud de tensión a través de cada tipo de dispositivo es proporcional a la amplitud de corriente I. Un inductor tiene reactancia inductiva XL = vL, y un condensador tiene reactancia capacitiva XC = 1>vC.

4. Potencia en circuitos de corriente alterna:

4.1. La potencia media de entrada Pav a un circuito de corriente alterna depende de las amplitudes de tensión y corriente (o, equivalentemente, de sus valores eficaces) y del ángulo de fase f de la tensión con respecto a la corriente. La cantidad cosf se denomina factor de potencia

5. Fasores y corriente alterna:

5.1. Un alternador o una fuente de corriente alterna produce una emf que varía sinusoidalmente con el tiempo. Una tensión o corriente sinusoidal puede representarse mediante un fasor, un vector que gira en sentido antihorario con una velocidad angular constante v igual a la frecuencia angular de la cantidad sinusoidal. Su proyección sobre el eje horizontal en cualquier instante representa el valor instantáneo de la magnitud.

5.2. Para una corriente sinusoidal, las corrientes media y media cuadrática rectificadas son proporcionales a la amplitud de la corriente I. Del mismo modo, el valor eficaz de una tensión sinusoidal es proporcional a la amplitud de la tensión V

6. La impedancia y el circuito en serie L-R-C en serie:

6.1. Si un conductor se mueve en un campo magnético, se induce una emf de movimiento.

6.2. En un circuito en serie L-R-C, los valores de L, R, C y la frecuencia angular v determinan la impedancia y el ángulo de fase f de la tensión respecto a la corriente

7. Resonancia en circuitos de corriente alterna:

7.1. MEn un circuito en serie L-R-C, la corriente se hace máxima y la impedancia se hace mínima a una frecuencia angular llamada frecuencia angular de resonancia

7.2. Este fenómeno se denomina resonancia. En resonancia la tensión y la corriente están en fase, y la impedancia Z es igual a la resistencia R.
