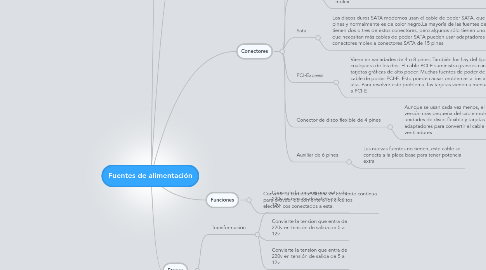

1. Tipos
1.1. ATX
1.1.1. El estándar ATX se desarrolló como una evolución del AT, para mejorar la funcionalidad de los actuales E/S y reducir el costo total del sistema. Fue el primer cambio importante en muchos años.
1.1.1.1. ATX-1
1.1.1.1.1. Primera version de las fuentes ATX
1.1.1.2. ATX-2
1.1.1.2.1. La version 2.2 es la ultima actualización de la version AT-X
1.2. AT
1.2.1. Fue el primer formato de placa base empleado por IBM en formato de sobremesa completo y torre completo.Fue el primer intento exitoso de estandarización para las formas de placa base.
2. Conectores
2.1. Cable de poder principal
2.1.1. Se conecta a la placa base.Viene en variedades de 20 y 24 pines, dependiendo del factor de potencia para la cual se diseñó la fuente. (Las mas antiguas son propensas a los 20 pines y las más actuales usan sólo 24 pines)
2.2. Molex
2.2.1. El cable molex de 4 pines es el más común.Las fuentes de alimentación llegan a tener hasta cuatro de ellos.Son usados para alimentar varios tipos de componentes incluyendo discos duros IDE y unidades ópticas.Algunos sistemas de ventiladores y luces añadidas también utilizan el conector molex
2.3. Sata
2.3.1. Los discos duros SATA modernos usan el cable de poder SATA, que tiene 15 pines y normalmente es de color negro.La mayoría de las fuentes de alimentación tienen dos o tres de estos conectores, pero algunos sólo tienen uno.Los usuarios que necesitan más cables de poder SATA pueden usar adaptadores para convertir conectores molex a conectores SATA de 15 pines
2.4. PCI-Express
2.4.1. Viene en variadades de 4 o 8 pines. También los hay del tipo 4+4 pines que funcionan como cualquiera de los dos. El cable PCI-E suministra grandes cantidades de electricidad a tarjetas gráficas de alto poder. Muchas fuentes de poder de rango medio y bajo no tienen un cable de poder PCI-E. Esto puede causar problemas al instalar una tarjeta gráfica de gama alta. Para resolver este problema, las tarjetas vienen a menudo con convertidores de 4 pines a PCI-E
2.5. Conector de disco flexible de 4 pines
2.5.1. Aunque se usan cada vez menos, el conector de disco flexible de 4 pines es una versión más pequeña del cable molex usado frecuentemente para alimentar unidades de disco flexible y tarjetas gráficas antiguas.También existen adaptadores para convertir el cable de 4 pines a uno de 3 usado por los ventiladores
2.6. Auxiliar de 6 pines
2.6.1. Las nuevas fuentes no tienen, este cable se conecta a la placa base para tener potencia extra
3. Funciones
3.1. Convertir la corriente alterna en corriente continua para proveer de corriente a los circuitos electrónicos conectados a esta.
4. Etapas
4.1. Transformación
4.1.1. Convierte la tension que entra de 220v en tensión de salida de 5 a 12v
4.1.2. Convierte la tension que entra de 220v en tensión de salida de 5 a 12v
4.1.3. Convierte la tension que entra de 220v en tensión de salida de 5 a 12v
4.2. Rectificación
4.2.1. Hace que la corriente sea constante, continua y no sufra variaciones de voltaje que puedan dañara a los componentes del PC
4.3. Filtrado
4.3.1. Trabaja la señal para que no tenga oscilaciones (aplanar al máximo la señal)
4.4. Estabilización
4.4.1. Mediante un regulador conseguimos que cuando aumenta o disminuya la señal que entra no afecte a la tensión de salida
