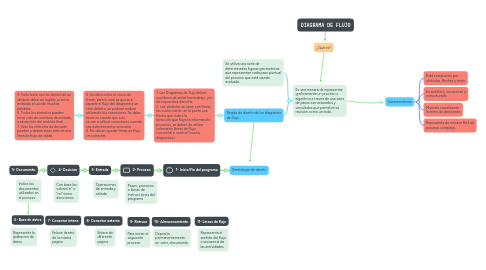

1. ¿Qué es?
2. Es una manera de representar graficamente un proceso o algoritmo a traves de una serie de pasos estructurados y vinculados que permiten su revision como un todo.
2.1. Se utiliza una serie de determinadas figuras geometricas que representan cada paso puntual del proceso que está siendo evaluado.
2.2. Reglas de diseño de los diagramas de flujo:
2.2.1. 1. Los Diagramas de flujo deben escribirse de arriba hacia abajo, y/o de izquierda a derecha. 2. Los símbolos se unen con líneas, las cuales tienen en la punta una flecha que indica la dirección que fluye la información procesos, se deben de utilizar solamente líneas de flujo horizontal o vertical (nunca diagonales).
2.2.1.1. 3. Se debe evitar el cruce de líneas, para lo cual se quisiera separar el flujo del diagrama a un sitio distinto, se pudiera realizar utilizando los conectores. Se debe tener en cuenta que solo se van a utilizar conectores cuando sea estrictamente necesario. 4. No deben quedar líneas de flujo sin conectar.
2.2.1.1.1. 5. Todo texto escrito dentro de un símbolo debe ser legible, preciso, evitando el uso de muchas palabras. 6. Todos los símbolos pueden tener más de una línea de entrada, a excepción del símbolo final. 7. Solo los símbolos de decisión pueden y deben tener más de una línea de flujo de salida.
3. Simbologia de diseño
3.1. 1- Inicio/Fin del programa
3.1.1. 2- Proceso:
3.1.1.1. 3- Entrada
3.1.1.1.1. 4- Desicion
