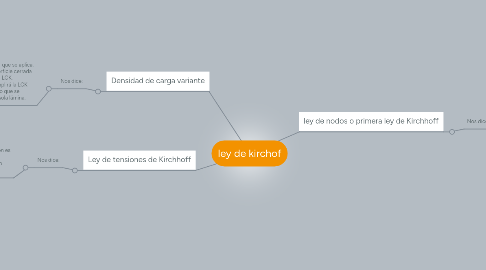

ley de kirchof por Mind Map: ley de kirchof

1. ley de nodos o primera ley de Kirchhoff

1.1. Nos dice que:

1.1.1. En cualquier nodo, la suma de las corrientes que entran en ese nodo es igual a la suma de las corrientes que salen. De forma equivalente, la suma de todas las corrientes que pasan por el nodo es igual a cero

2. Densidad de carga variante

2.1. Nos dice:

2.1.1. La LCK sólo es válida si la densidad de carga se mantiene constante en el punto en el que se aplica. Considere la corriente entrando en una lámina de un capacitor. Si uno se imagina una superficie cerrada alrededor de esa lámina, la corriente entra a través del dispositivo, pero no sale, violando la LCK. Además, la corriente a través de una superficie cerrada alrededor de todo el capacitor cumplirá la LCK entrante por una lámina sea balanceada por la corriente que sale de la otra lámina, que es lo que se hace en análisis de circuitos, aunque cabe resaltar que hay un problema al considerar una sola lámina.

3. Ley de tensiones de Kirchhoff

3.1. Nos dice:

3.1.1. En un lazo cerrado, la suma de todas las caídas de tensión es igual a la tensión total suministrada. De forma equivalente, la suma algebraica de las diferencias de potencial eléctrico en un lazo es igual a cero.
