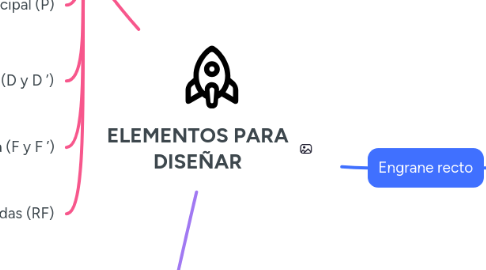

ELEMENTOS PARA DISEÑAR

1. Conicos

1.1. Plano del cuadro (PC)

1.1.1. Plano vertical en el que se representa los objetos.

1.2. Plano geometral (PG)

1.2.1. Plano horizontal donde se encuentra el objeto y el observador.

1.3. Línea de horizonte (LH)

1.3.1. Línea imaginaria, se encuentra siempre a la altura de los ojos del observador

1.4. Línea de tierra (LT)

1.4.1. Intersección entre el plano del cuadro y el plano geometral

1.5. Punto de vista (PV)

1.5.1. Sitúado al ojo del observador

1.6. Punto principal (P)

1.6.1. Lugar donde se corta la visual del punto de vista con el plano del cuadro

1.7. Puntos de distancia (D y D ’)

1.7.1. Situados sobre la línea de horizonte

1.8. Puntos de fuga (F y F ’)

1.8.1. Puntos donde concurren las perspectivas de todas las rectas

1.9. Rectas fugadas (RF)

1.9.1. unen con los puntos de distancia y el punto principal

2. Helicoidal

2.1. Módulo (m)

2.1.1. Diámetro primitivo

2.1.2. Número de dientes

2.2. Diámetro primitivo (d)

2.2.1. Diámetro de la circunferencia imaginaria donde engranan los dientes.

2.3. Ángulo de presión (α)

2.3.1. Entre

2.3.1.1. Dirección de la fuerza de contacto

2.3.1.2. Dirección de la velocidad angular.

2.4. Ángulo helicoidal (β)

2.4.1. Inclinación de los dientes respecto al eje del engranaje.

2.5. Ancho del diente

2.6. Diámetro exterior e interior

3. Engrane recto

3.1. Software de Diseño Asistido por Computadora

3.1.1. AutoCAD

3.1.2. SolidWorks

3.1.3. Fusion 360

3.2. Parámetros del Engranaje

3.2.1. Número de dientes (Z)

3.2.2. Módulo (m)

3.2.2.1. Relación entre el diámetro primitivo y el número de dientes.

3.2.3. Diámetro primitivo (d)

3.2.3.1. Diámetro de la circunferencia

3.3. Ángulo de presión (α)

3.3.1. Ángulo entre:

3.3.1.1. Dirección de la fuerza de contacto

3.3.1.2. Dirección de la velocidad angular.

3.4. Ancho del diente

3.5. Diámetro exterior e interior:

3.5.1. Delimitan los extremos de los dientes.
