1. B. Resistencias de polarización (RB y RE): Las resistencias de polarización se utilizan para limitar la corriente de base y la corriente de emisor del transistor. Estas resistencias deben seleccionarse cuidadosamente para establecer la corriente de polarización deseada y evitar variaciones excesivas debido a la temperatura o a las variaciones del transistor.
2. C. Corriente de polarización (IB): La corriente de polarización es la corriente que fluye a través de la base del transistor. Debe seleccionarse adecuadamente para asegurar que el transistor opere en su región activa, evitando la saturación o el corte. La elección de la corriente de polarización también puede influir en la ganancia y la estabilidad del transistor.
3. Estos son solo algunos de los factores que deben tenerse en cuenta al diseñar circuitos de polarización de transistores BJT. Cada diseño puede presentar consideraciones adicionales dependiendo de los requisitos específicos del circuito y las aplicaciones previstas.
4. A. Tensión de polarización (VBB): La tensión de polarización se aplica entre la base y el emisor del transistor. Debe ajustarse de acuerdo con las especificaciones del transistor y las características del circuito para garantizar el funcionamiento correcto y la estabilidad.
5. D. Ganancia de corriente (β): La ganancia de corriente del transistor (β) es otro factor crítico en el diseño del circuito de polarización. Debe considerarse para establecer la relación entre la corriente de base y la corriente de colector, y garantizar una amplificación adecuada en el circuito.
6. E. Tolerancias y variaciones: Los componentes utilizados en el circuito de polarización, como resistencias y fuentes de voltaje, tienen tolerancias y variaciones inherentes. Estas variaciones deben tenerse en cuenta para garantizar un funcionamiento consistente y predecible del circuito.
7. Objetivo
7.1. Estudiar en forma experimental el transistor bipolar (BJT), las diferentes polarizaciones, operación en alterna, configuraciones y limitaciones.
8. Cuestionario Parte 2

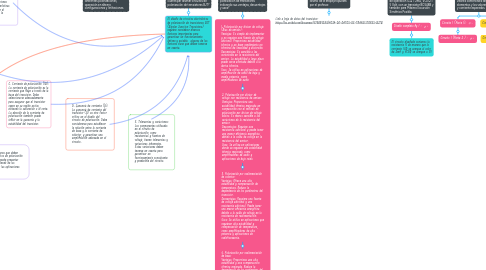

9. EL TRANSISTOR BIPOLAR POLARIZACIÓN Y GANANCIA
10. Cuestionario Parte 1
10.1. 1. ¿Cuáles consideras que son los factores que deben tomarse en cuenta par diseñar circuitos de polarización de transistores BJT?
10.1.1. El diseño de circuitos electrónicos de polarización de transistores BJT (Bipolar Junction Transistors) requiere considerar diversos factores importantes para garantizar un funcionamiento óptimo y estable. algunos de los factores clave que deben tenerse en cuenta.
10.2. 2. ¿Cuáles consideras que son los principales métodos de polarización de transistores indicando sus ventajas, desventajas y usos?
10.2.1. 1. Polarización por divisor de voltaje (Bias de emisor): Ventajas: Es simple de implementar y no requiere una fuente de voltaje adicional. Proporciona estabilidad térmica y un buen rendimiento en términos de linealidad y distorsión. Desventajas: Es sensible a las variaciones en la resistencia del emisor. La estabilidad a largo plazo puede verse afectada debido a la deriva térmica. Usos: Se utiliza en aplicaciones de amplificación de señal de baja y media potencia, como amplificadores de audio
10.2.1.1. 2. Polarización por divisor de voltaje con resistencia de emisor: Ventajas: Proporciona una estabilidad térmica mejorada en comparación con el método de polarización por divisor de voltaje básico. Es menos sensible a las variaciones de la resistencia del emisor. Desventajas: Requiere una resistencia adicional y puede tener una menor eficiencia energética debido a la caída de voltaje en la resistencia del emisor. Usos: Se utiliza en aplicaciones donde se requiere una estabilidad térmica mejorada, como amplificadores de audio y aplicaciones de bajo ruido.
10.2.1.1.1. 3. Polarización por realimentación de colector: Ventajas: Ofrece una alta estabilidad y compensación de temperatura. Reduce la dependencia de los parámetros del transistor. Desventajas: Requiere una fuente de voltaje adicional y una resistencia adicional. Puede tener una menor eficiencia energética debido a la caída de voltaje en la resistencia de realimentación. Usos: Se utiliza en aplicaciones que requieren alta estabilidad y compensación de temperatura, como amplificadores de alta potencia y aplicaciones de radiofrecuencia.
10.3. 3. De los manuales obtener los datos de un transistor, para el diseño de la etapa propuesta por el profesor.
10.3.1. Link a hoja de datos del transistor: https://es.scribd.com/document/370809283/HOJA-DE-DATOS-DE-TRANSISTORES-BJT#
10.4. 4. Diseñar completamente el circuito de la fig.1 para un punto de operación ICQ = 2mA, VCEQ = 5 Volt. con un transistor BC548B y también para Máxima Excursión Simétrica Posible.
10.4.1. Diseño completo fig 1 :
10.4.1.1. El circuito diseñado variamos la resistencia R de manera que la corriente ICQ se acerque al valor de 2mA y VCEQ se acerque a 5V
10.5. 5. Dibujar en una hoja completa cada uno de los circuitos con valores comerciales de los elementos y los valores de tensión y corriente esperados.
10.5.1. Circuito 1 (Parte 1):
10.5.1.1. Circuito 1 (Parte 2 ) :
10.5.2. Circutio 2 (Parte 1 ) :
10.5.2.1. Circuito 2 (Parte 2) :
10.6. 6.Simule en computadora cada uno de los circuitos. (Simulador Multisim)
10.6.1. Fig 1 :
10.6.2. Fig 2 :
