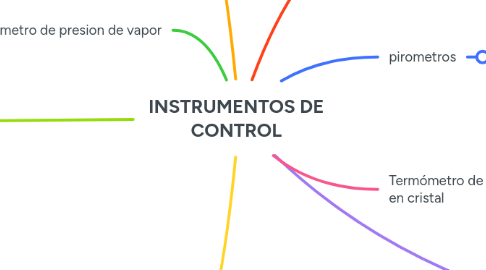

INSTRUMENTOS DE CONTROL por Mind Map: INSTRUMENTOS DE CONTROL

1. pirometros

1.1. • Indicador-simple lectura de la temperatura. • Registrador-registro continuo de temperaturas • Controlador-para el control de la temperatura

2. Termometro bourdon de vidrio

2.1. a) Lleno de liquido.- El liquido es llenando completamente el bulbo, tubo capilar y el tubo Bourdon. b) Presión de vapor.- Con una superficie de liquido en el bulbo c) Lleno de gas.- Con el gas llenando completamente el termómetro.

3. termometro de presion de vapor

3.1. Un gran defecto en este sistema de medida es el trastorno debido al paso del líquido desde el bulbo al elemento de presión, o inversamente, cuando la temperatura medida cruza la temperatura del instrumento.

4. termometro lleno de gas

4.1. •El termómetro de gas de volumen constante, mencionado al hablar del establecimiento de la escala termodinámica de temperaturas, pertenece a la categoría de termómetros llenos de gas y es el más exacto de este tipo.

5. Termómetro de liquido encerrado en cristal

5.1. Depende de la expansión del liquido sellado en un bulbo de vidrio unido a una varilla graduada de calibre frío.

6. INDICADORES DE PRESION

6.1. manometro

6.1.1. El mas barato es el manometro de liquido (agua, aceite y mercurio) , mas comerciales y de gran variedad y diseños.

6.2. tacometros

6.2.1. indican directamente la rotación de la máquina en revoluciones por minuto y algunos indican la velocidad lineal periférica de una rueda al que están unidos o a la que pueden aplicarse.

6.3. revoluciones de helice

6.3.1. Estos sistemas son generalmente de transmisión eléctrica autosincrónica. En cada eje hay un transmisor autosincrónico que está conectado eléctricamente a los indicadores en las estaciones de control de máquinas.

7. indicadores de salinidad

7.1. para en base al principio de la variacion proporcional de la conductividad electrica del agua que tiene lugar con la variacion de las impurezas electroliticas.

8. control de combustion

8.1. el indicador de humo waber y el indicador y registrador de co2 ,estan destinados a indicar las condiciones necesarias para la combustion. mientras que el equipo de analisis de gas permite un analisis cientifico de los productos de combustion.
