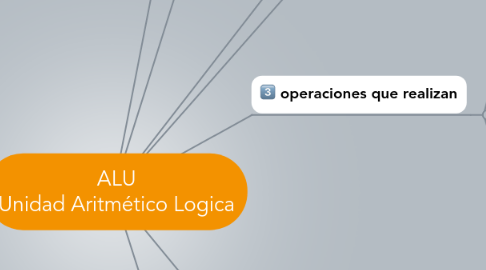

ALU Unidad Aritmético Logica
Project Control, Project Closing, Timeline template
1. Entradas y salidas:
1.1. Las entradas a la ALU son los datos en los que se harán las operaciones (llamados operandos) y un código desde la unidad de control indicando qué operación realizar. Su salida es el resultado del cómputo de la operación.
2. Historia: Propuesta de Von Neumann
2.1. El matemático John von Neumann propuso el concepto de la ALU en 1945, cuando escribió un informe sobre las fundaciones para un nuevo computador llamado EDVAC (Electronic Discrete Variable Automatic Computer) (Computador Automático Variable Discreto Electrónico).
3. Sistemas numéricos:
3.1. Una ALU debe procesar números usando el mismo formato que el resto del circuito digital. Para los procesadores modernos, este formato casi siempre es la representación del número binario de complemento a dos. Las primeras computadoras usaron una amplia variedad de sistemas de numeración, incluyendo complemento a uno, formato signo-magnitud, e incluso verdaderos sistemas decimales, con diez tubos por dígito.
4. Definicion
4.1. Unidad aritmetico logica:
4.1.1. Es un circuito digital que calcula operaciones aritméticas (como suma, resta, multiplicación, etc.) y operaciones lógicas (si, y, o, no), entre dos números.
5. Introducción práctica
5.1. La ALU se compone básicamente de: Circuito Operacional, Registros de Entradas, Registro Acumulador y un Registro de Estados, conjunto de registros que hacen posible la realización de cada una de las operaciones. La mayoría de las acciones de la computadora son realizadas por la ALU. La ALU toma datos de los registros del procesador. Estos datos son procesados y los resultados de esta operación se almacenan en los registros de salida de la ALU. Otros mecanismos mueven datos entre estos registros y la memoria.2 Una unidad de control controla a la ALU, al ajustar los circuitos que le señala a la ALU qué operaciones realizar.
6. operaciones que realizan
6.1. La mayoría de las ALU pueden realizar las siguientes operaciones:
6.1.1. Operaciones aritméticas de números enteros (adición, sustracción, y a veces multiplicación y división, aunque ésto es más complejo)
6.1.2. Operaciones lógicas de bits (AND, NOT, OR, XOR, XNOR)
6.1.3. Operaciones de desplazamiento de bits (Desplazan o rotan una palabra en un número específico de bits hacia la izquierda o la derecha, con o sin extensión de signo). Los desplazamientos pueden ser interpretados como multiplicaciones o divisiones por 2.
6.2. Operaciones complejas:
6.2.1. Diseñar una ALU muy compleja que calcule la raíz cuadrada de cualquier número en un solo paso. Esto es llamado cálculo en un solo ciclo de reloj.
6.2.2. Diseñar una ALU compleja que calcule la raíz cuadrada con varios pasos (como el algoritmo que aprendimos en la escuela). Esto es llamado cálculo iterativo, y generalmente confía en el control de una unidad de control compleja con microcódigo incorporado.
6.2.3. Diseñar una ALU simple en el procesador, y vender un procesador separado, especializado y costoso, que el cliente pueda instalar adicional al procesador, y que implementa una de las opciones de arriba. Esto es llamado coprocesador o unidad de coma flotante.
