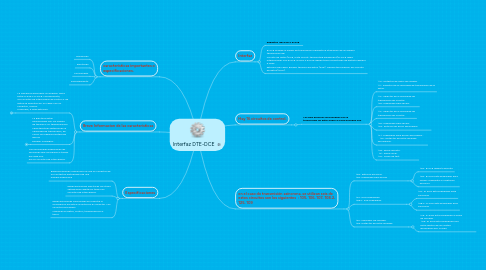

Interfaz DTE-DCE por Mind Map: Interfaz DTE-DCE

1. características importantes o especificaciones.

1.1. Mecánicas

1.2. Eléctricas

1.3. Funcionales

1.4. procedimiento

2. Interfaz

2.1. Aspectos del DCE y el DTE

2.2. El DTE accede al medio de transmisión mediante la utilización de un equipo terminación del circuito de datos (DCE, Data Circuit-terminating Equipment).El DCE debe interaccionar con el DTE. El DTE y el DCE deben tener conectores de distinto género a cada extremo del cable. Equipo terminal de datos (DTE) . Equipo terminacion del circuito de datos (DCE).

3. Breve Informacion de las caracteristicas

3.1. La Mecánica describen la conexión física entre el DTE y el DCE. Normalmente, los circuitos de intercambio de control y de datos se embuten en un cable con un conector, macho o hembra, a cada extremo.

3.1.1. Project specifications

3.1.2. End User requirements

3.1.3. Action points sign-off

3.2. La Eléctrica están relacionadas con los niveles de tensión y su temporización. características determinan la velocidad de transmisión, así como las máximas distancias que se puedan conseguir.

3.2.1. Define actions as necessary

3.3. Las Funcionales especifican las funciones que se realizan a través de cada uno de los circuitos de intercambio.

4. Especificaciones

4.1. Especificaciones mecánicas Se usa un conector de 25 contactos distribuidos de una manera específica

4.2. Especificaciones eléctricas Se utiliza señalización digital en todos los circuitos de intercambio.

4.3. Especificaciones funcionales se muestra la localización de estos circuitos en el conector. Los circuitos se pueden clasificar en datos, control, temporización y tierra.

5. Hay 16 circuitos de control.

5.1. Los diez primeros relacionados con la transmisión de datos sobre el canal primario son

5.1.1. 110- Detector de señal de calidad. 111- Selector de la velocidad de transmisión de la señal.

5.1.2. 112- Selector de la velocidad de transmisión de la señal. 133- Preparado para recibir.

5.1.3. 112- Selector de la velocidad de transmisión de la señal

5.1.4. 133- Preparado para recibir. 120- Petición de envío secundaria.

5.1.5. 121- Preparado para enviar secundario . 122- Detector de señal recibida secundario .

5.1.6. 140- Bucle remoto . 141- Bucle local. 142- Modo de test

6. en el caso de transmisión asíncrona, se utilizan seis de estos circuitos son los siguientes : 105, 106, 107, 108.2, 125, 109

6.1. 105- Petición de envío. 106- Preparado para enviar

6.1.1. 105- El DTE desea transmitir

6.1.2. 106- El DCE está preparado para recibir; respuesta a la petición de envío

6.2. 107- DCE preparado. 108.2- DTE preparado

6.2.1. 107- El DCE está preparado para funcionar

6.2.2. 108.2- El DTE está preparado para funcionar

6.3. 125- Indicador de llamada. 109- Detector de señal recibida

6.3.1. 125- El DCE está recibiendo la señal de llamada. 109- El DCE está recibiendo una señal dentro de los límites apropiados por la línea
