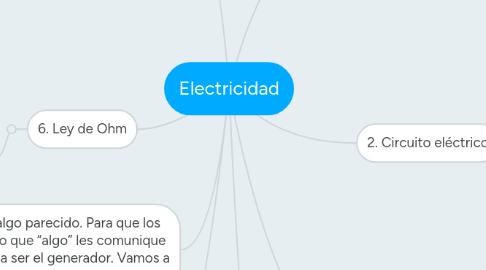

Electricidad por Mind Map: Electricidad

1. En un circuito eléctrico ocurre algo parecido. Para que los electrones se muevan es preciso que “algo” les comunique energía. Ese “algo” vimos que iba ser el generador. Vamos a llamar:

1.1. Fuerza electromotriz: Energía que el generador comunica a cada unidad de carga cuando ésta atraviesa dicho generador.

2. 1. Conceptos previos

2.1. Cualquier porción de materia está formada por partículas llamadas átomos.

2.2. Los átomos están formados por tres tipos de partículas. Protones, neutrones y electrones.

2.3. Los protones y neutrones están fijos en la parte central del átomo, el núcleo. Protones y neutrones no pueden abandonar el núcleo (salvo en una reacción nuclear).

2.4. Llamaremos CORRIENTE ELÉCTRICA al movimiento NETO de electrones a través de un camino definido.

3. 2. Circuito eléctrico

3.1. Conjunto de elementos unidos entre sí que permiten circular a los electrones. En ellos la corriente eléctrica sale de un punto de partida, recorre un camino cerrado y vuelve al mismo lugar. En los circuitos eléctricos habrá siempre elementos de cuatro tipos:

3.1.1. Generadores: Elementos que aportan energía a los electrones, esta energía es la que les permite moverse

3.1.2. Receptores: Elementos que transforman la energía de los electrones (energía eléctrica) en otros tipos de energía: Calor, luz, movimiento.

3.1.3. Conductores: Camino por el que circulan los electrones, conectan los distintos generadores y receptores del circuito.

4. 3. Corriente eléctrica: Intensidad

4.1. Cantidad de carga que atraviesa una sección de conductor por unidad de tiempo.

4.1.1. De forma matemática: I = Q/T

4.1.1.1. Q es la carga, mide la cantidad de electrones, se mide en Culombios (C).

4.1.1.2. T es el tiempo, se mide en segundos (s).

4.1.1.3. I es la intensidad, se mide en amperios (A).

5. 4. Corriente eléctrica: Diferencia de potencial.

5.1. De igual forma cuando los electrones se van moviendo a través del conductor van perdiendo parte de su energía, comunicándosela a los receptores. Vamos a llamar:

5.1.1. Diferencia de potencial entre dos puntos de un conductor: Energía consumida por cada unidad de carga para moverse entre esos dos puntos de conductor.

5.2. De forma matemática: V = E/Q

5.2.1. Q es la carga, mide la cantidad de electrones, se mide en Culombios (C).

5.2.2. E es la energía comunicada a (o perdida por) los electrones entre dos puntos, se mide en Julios (J)

5.2.3. V es la diferencia de potencial, se mide en voltios (V).

6. 5. Corriente eléctrica: Resistencia

6.1. La resistencia de un conductor depende de tres factores:

6.1.1. Longitud: Cuanto mayor sea la longitud del conductor que deben recorrer los electrones, mayor será la dificultad que tienen para atravesar lo.

6.1.2. Sección: Cuanto menor sea la sección del conductor que deben recorrer los electrones, mayor será la dificultad que tiene tienen para atravesar lo.,

6.1.3. Tipo de material: La oposición dependerá de la estructura interna del material a atravesar. Esa oposición se mide por medio de una propiedad del material que llamaremos resistividad (ρ) (se lee ro).

6.2. Resistencia eléctrica: Magnitud física que indica la mayor o menor dificultad que ofrece un elemento al paso de la corriente eléctrica a su través.

7. 6. Ley de Ohm

7.1. Las tres magnitudes que describen el comportamiento de un conductor son la intensidad, la diferencia de potencial y la resistencia. Es lógico preguntarse si puede existir alguna relación entre ellas.

7.1.1. En muchos materiales se observa como al aumentar la diferencia de potencial entre dos puntos del conductor se produce un incremento directamente proporcional en la intensidad que circula por el mismo.

7.1.2. La relación entre la intensidad y la diferencia de potencial depende del material de l cual esté construido el conductor

8. 7. Conexiones en serie y paralelo: Equivalente

8.1. 7.1 Asociación en serie, resistencia equivalente

8.1.1. Dos o más elementos están conectados en SERIE cuando toda la corriente eléctrica ha de pasar sucesivamente por todos ellos.

8.2. 7.2 Asociación en paralelo, resistencia equivalente

8.2.1. Dos elementos están conectados en PARALELO cuando la corriente eléctrica al llegar a ellos tiene que dividirse en varios caminos y tras atravesar los vuelve a unirse en un solo camino.

8.3. 7.3 Asociación mixta, resistencia equivalente

8.3.1. Combinando elementos en serie y paralelo se obtienen asociaciones MIXTAS
