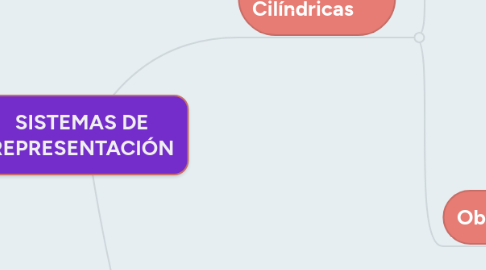

SISTEMAS DE REPRESENTACIÓN por Mind Map: SISTEMAS DE REPRESENTACIÓN

1. Proyecciones Cilíndricas

1.1. Ortogonales

1.1.1. Varios Planos de Proyección

1.1.1.1. Sistema Diédrico o de Monge

1.1.2. Único Plano de Proyección

1.1.2.1. Sistema de Planos Acotados

1.1.2.2. Sistemas Axonométricos Ortogonales

1.1.2.2.1. Perspectiva Isométrica

1.1.2.2.2. Perspectiva Dimétrica

1.1.2.2.3. Perspectiva Trimétrica

1.2. Oblicuas

1.2.1. Único Plano de Proyección

1.2.1.1. Sistemas Axonométricos Oblicuos

1.2.1.1.1. Perspectiva Caballera

1.2.1.1.2. Perspectiva Planimétrica

2. Proyecciones Cónicas

2.1. Sistema Cónico

2.1.1. Perspectiva Cónica Frontal

2.1.2. Perspectiva Cónica Oblicua

2.1.3. Perspectiva Cónica Aérea
