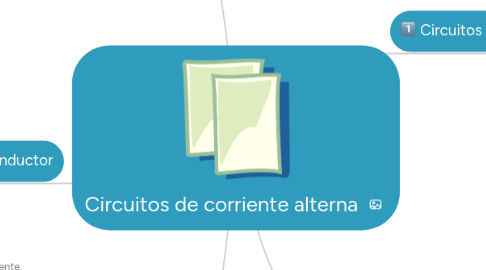

Circuitos de corriente alterna por Mind Map: Circuitos de corriente alterna

1. Circuitos de primer orden

1.1. Contienen solamente un componente que almacena energía

1.2. Puede ser un condensador o inductor

1.3. Los dos posibles tipos de circuitos primer orden:

1.3.1. Circuito RC (Resistor y Condensador)

1.3.2. Circuito RL (Resistor e Inductor)

2. Circuitos de segundo orden

2.1. Se gobiernan por ecuaciones diferenciales

2.2. Contiene tres elementos capaces de almacenar energía

2.2.1. Condensadores

2.2.2. Condensador mas bobina

2.2.3. Bobinas

2.2.3.1. Books

2.2.3.2. News sources

2.2.3.3. Blogs

2.2.3.4. Supporting Data

2.2.3.4.1. Expert reports

2.2.3.4.2. Third party research

2.2.3.4.3. Survey data

2.2.3.4.4. Size of topic

3. Capacitores

3.1. Se utiliza para almacenar energía y liberarla rápidamente.

3.2. Funciona con un campo eléctrico

3.3. Almacena energia lentamente en sus placas

3.4. En los circuitos electrónicos

3.4.1. Manipular voltajes

3.4.2. Corrientes variables con el tiempo.

4. Inductor

4.1. Almacena energía en forma de campo magnético

4.2. Es diferente del condensador / capacitor

4.3. Se oponen a los cambios bruscos de la corriente

5. Circuitos RLC serie-paralelo

5.1. Serie

5.1.1. Circuito sometido a un escalón de tensión

5.1.2. Circuitos sometidos a una tensión sinusoidal

5.2. Paralelo

5.2.1. Circuito sometido a una tensión sinusoidal

5.3. Utilización

5.3.1. Para realizar filtros de frecuencias, o de transformadores de impedancia
