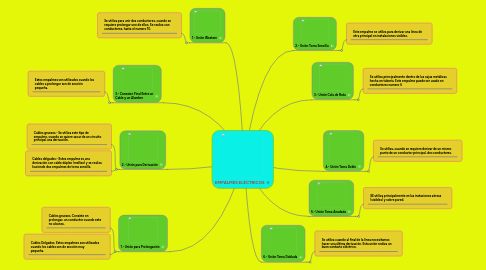

EMPALMES ELÉCTRICOS por Mind Map: EMPALMES ELÉCTRICOS

1. 1.- Unión para Prolongación

1.1. Cables gruesos. Consiste en prolongar, un conductor cuando este no alcanza.

1.2. Cables Delgados. Estos empalmes son utilizados cuando los cables son de sección muy pequeña.

2. 2.- Unión para Derivación

2.1. Cables gruesos.- Se utiliza este tipo de empalme, cuando se quiere sacar de un circuito principal una derivación.

2.2. Cables delgados.- Estos empalme es una derivación con cable dúplex (mellizo) y se realiza haciendo dos empalmes de toma sencilla

3. 3.- Conexion Final Entre un Cable y un Alambre

3.1. Estos empalmes son utilizados cuando los cables a prolongar son de sección pequeña.

4. 1.- Unión Western

4.1. Se utiliza para unir dos conductores, cuando se requiere prolongar uno de ellos. Se realiza con conductores, hasta el numero 10.

5. 6.- Unión Toma Doblada

5.1. Se utiliza cuando al final de la línea necesitamos hacer una última derivación. Esta unión realiza un buen contacto eléctrico.

6. 5.- Unión Toma Anudada

6.1. SE utiliza principalmente en las instaciones aéreas (visibles) y sobre pared.

7. 4.- Unión Toma Doble

7.1. Se utiliza, cuando se requiere derivar de un mismo punto de un conductor principal, dos conductores.

8. 3.- Unión Cola de Rata

8.1. Se utiliza principalmente dentro de las cajas metálicas hecha en tubería. Este empalme puede ser usado en conductores numero 6

9. 2.- Unión Toma Sencilla

9.1. Este empalme se utiliza para derivar una linea de otra principal en instalaciones visibles.
