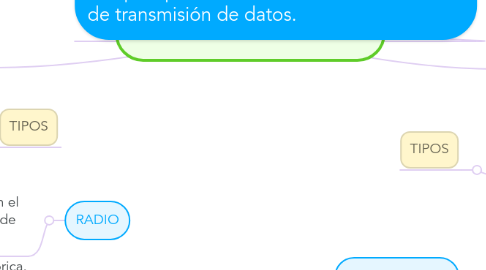

MEDIOS DE TRANSMISION por Mind Map: MEDIOS DE TRANSMISION

1. Soporte físico a través del cual emisor y receptor pueden comunicarse en un sistema de transmisión de datos.

2. ALAMBRICOS

3. FIBRA ÓPTICA

3.1. Se trata de un medio muy flexible y muy fino que conduce energía de naturaleza óptica. Su forma es cilíndrica con tres secciones radiales: núcleo, revestimiento y cubierta. Se clasifican en *Monomodo * Multimodo

3.2. EJEMPLO: Bandas de 50Ghz Velocidad 622 Mbps

4. COAXIAL

4.1. Transporta señales eléctricas de alta frecuencia y se clasifica en calibre.

4.2. EJEMPLO: Cable Rg58 Frecuencia arriba de 850 MHz Datos 50 Omh

5. PAR TRENZADO

5.1. Se clasifican por categorías dependiendo del número de cables, de vueltas por metro y del material utilizado ( 1,2,3,4,5,6,7)

5.2. Es un tipo de conexión que tiene dos conductores eléctricos aislados y entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes.

6. TIPOS

6.1. Soporte físico, de transmisión de señal (cable)

7. INALÁMBRICOS

8. MICROONDAS

8.1. Se utiliza el espacio aéreo como medio físico de transmisión. La información se transmite de forma digital a través de las ondas de radio de muy corta longitud

8.2. EJEMPLO: IEEE 802.11b Velocidad 2.4 Ghz Datos 11Mbps,El alcance promedio es de 40 km. en la tierra

9. SATELITE

9.1. Los satélites “reflejan” un haz de microondas que transportan información codificada. La función de “reflexión” se compone de un receptor y un emisor que operan a diferentes frecuencias.

9.2. EJEMPLO: A 6 Ghz. Y envía (refleja) a 4 Ghz, gira alrededor de la tierra en forma sincronizada con esta a una altura de 35,680 km.

10. INFRAROJO

10.1. Se trata de emisores/receptores de las ondas infrarrojas entre ambos dispositivos, cada dispositivo necesita al otro para realizar la comunicación, por ello es escasa su utilización a gran escala

10.2. EJEMPLO: Su velocidad de transmisión de hasta 100 Kbps puede ser soportadas a distancias hasta de 16 km. Reduciendo la distancia a 1.6 Km. Se puede alcanzar 1.5 Mbps.

11. WIFI

11.1. Mecanismo de conexión de dispositivos electrónicos de forma inalámbrica. Los dispositivos habilitados con wifi —pueden conectarse a Internet a través de un punto de acceso de red inalámbrica. Dicho punto de acceso tiene un alcance de unos veinte metros en interiores, distancia que es mayor al aire libre.

11.2. EJEMPLO: IEEE 802.11ac conocido como WIFI 5 opera en la banda de 5 GHz, con una velocidad de hasta 11 Mbit/s.

11.2.1. que opera en la banda de 5 GHz

12. RADIO

12.1. Es un medio de comunicación que se basa en el envío de señales de audio a través de ondas de radio.

13. TIPOS

13.1. Transmite datos sin utilizar cables, emisor y receptor deben poseer antena.
