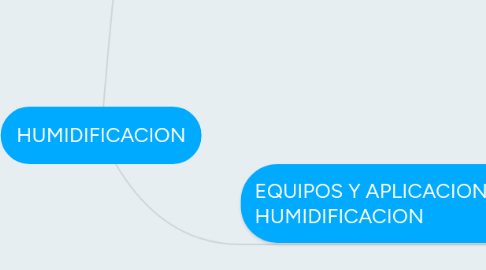

HUMIDIFICACION por Mind Map: HUMIDIFICACION

1. Implica la transferencia de masa y energía de una fase líquida a una mezcla gaseosa de aire y vapor. ƒ Cuando un líquido relativamente caliente se pone en contacto directo con un gas que no esté saturado, parte del líquido se vaporiza. La temperatura del líquido disminuye debido principalmente al calor latente de evaporación.

2. EQUIPOS Y APLICACIONES DE LA HUMIDIFICACION

2.1. Cámara de Aspersión

2.1.1. ƒ Mantener velocidad del gas baja.

2.1.2. ƒ Tiempo de contacto alto.

2.2. Torres de Enfriamiento

2.2.1. Objetivo: ƒEnfriar una corriente de agua por vaporización parcial de esta con el intercambio de calor sensible y latente de una corriente de aire seco y frío que circula en el mismo equipo.

2.2.1.1. Materiales de Construcción:

2.2.1.2. ƒ Frecuentemente son construidos de Armazón y empaque interno de Madera,

2.2.1.3. impregnación de la madera con fungicida.

2.2.1.4. ƒ Entablados de los costados es de pino, cemento de asbesto, poliéster

2.2.1.5. reforzado con vidrio, plásticos.

2.2.1.6. ƒ Existen empaques plásticos: Polipropileno.

2.2.1.7. ƒ Tienen altos espacios vacíos (90%) para evitar grandes caídas de presión.

2.3. Torres de Circulación Natural

2.3.1. Atmosféricas.

2.3.2. ƒ Se depende de los vientos predominantes

2.3.3. para el movimiento del aire

2.3.4. ƒ Se utilizan en pequeñas instalaciones

2.4. Torres de Circulación Natural

2.4.1. El flujo de aire necesario se obtiene como resultado de la diferencia de densidades entre el aire más frío en el exterior y húmedo del interior de la torre.

2.4.2. Utilizan chimeneas de gran altura para lograr el tiro deseado, construidas de cemento reforzado de forma hiperbólica.

2.4.3. El aire que sale está tibio y húmedo y al tener contacto con el aire ambiental que está más frío, una parte de la humedad se condensa, formando una nube de vapor que el viento arrastra.

2.4.4. Son muy usadas en las centrales térmicas.

2.5. Torres de Tiro Mecánico

2.5.1. Tiro Forzado

2.5.1.1. El aire se fuerza por un ventilador situado en el fondo de la torre y se descarga por la parte superior.

2.5.1.2. Presentan problemas de recirculación de aire caliente y húmedo que es descargado, lo que reduce la efectividad de la torre.

2.5.2. Tiro Inducido

2.5.2.1. El aire se succiona a través de la torre mediante un ventilador situado en la parte superior de la torre

2.6. Torres de Tiro Mecánico
