Proceso de soldadura de los metales

Comienza Ya. Es Gratis
ó regístrate con tu dirección de correo electrónico

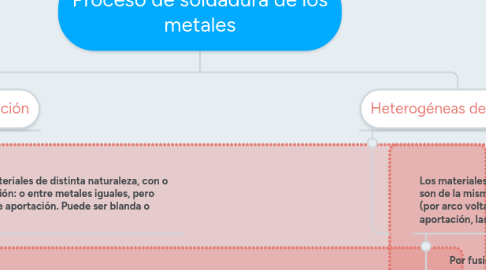

Proceso de soldadura de los metales por Mind Map: Proceso de soldadura de los metales

1. Heterogéneas de aleación

1.1. Se efectúa entre materiales de distinta naturaleza, con o sin metal de aportación: o entre metales iguales, pero con distinto metal de aportación. Puede ser blanda o fuerte

1.1.1. Soldadura blanda Esta soldadura de tipo heterogéneo se realiza a temperaturas por debajo de los 400 oC. El material metálico de aportación más empleado es una aleación de estaño y plomo, que funde a 230 ºC aproximadamente.

1.1.1.1. La soldadura por presión La soldadura en frío es un tipo de soldadura donde la unión entre los metales se produce sin aportación de calor. Puede resultar muy útil en aplicaciones en las que sea fundamental no Procedimientos de unión: Soldadura Tecnología industrial I.E.S. “Cristóbal de Monroy”. Dpto. de Tecnología página 4 de 11 alterar la estructura o las propiedades de los materiales que se unen

1.1.1.1.1. Por presión en frio o en caliente. Consiste en limpiar concienzudamente las superficies que hay que unir; y, tras ponerlas en contacto, aplicar una presión sobre ellas hasta que se produzca la unión.

1.1.1.1.2. Por fricción. Se hace girar el extremo de una de las piezas y, después, se pone en contacto con la otra. El calor producido por la fricción une ambas piezas por deformación plástica.

1.1.2. Soldadura fuerte También se llama dura o amarilla. Es similar a la blanda, pero se alcanzan temperaturas de hasta 800 oC. Como metal de aportación se suelen usar aleaciones de plata, y estaño (conocida como soldadura de plata); o de cobre y cinc.

2. Heterogéneas de aleación

2.1. Los materiales que se sueldan y el metal de aportación, si lo hay, son de la misma naturaleza. Puede ser oxiacetilénica, eléctrica (por arco voltaico o por resistencia), etc. Si no hay metal de aportación, las soldaduras homogéneas se denominan autógenas

2.1.1. Por fusion

2.1.1.1. Soldadura oxiacetilénica (con gases al soplete) El calor aportado en este tipo de soldadura se debe a la reacción de combustión del acetileno (C2H2) : que resulta ser fuertemente exotérmica, pues se alcanzan temperaturas del orden de los 3500 oC.

2.1.1.2. Soldadura por arco eléctrico la soldadura eléctrica resulta indispensable para un gran número de industrias. Es un sistema de reducido coste, de fácil y rápida utilización, resultados perfectos y aplicable a toda clase de metales. Puede ser muy variado el proceso

2.1.1.3. Soldadura aluminotérmica o con termita Utiliza como fuente de calor para fundir los bordes de las piezas a unir y metal de aportación el hierro líquido y sobrecalentado que se obtiene de la reacción química se produce entre el óxido de hierro y el aluminio de la cual se obtiene la alúmina (óxido de aluminio), hierro y una muy alta temperatura. 3 Fe3O4 + 8 Al 4 Al2O3 + 9 Fe + calor La alúmina forma una escoria en la parte superior de la unión evitando la oxidación.

2.1.2. Por presion y fusion

2.1.2.1. Soldadura por resistencia eléctrica Este tipo de soldadura se basa en el efecto Joule: el calentamiento se produce al pasar una corriente eléctrica a través de la unión de las piezas. El calor desprendido viene dado por la expresión: Q = 0,24 . I2 . R . t siendo: Q = calor (en calorías). I = intensidad de corriente eléctrica (en amperios). R = resistencia (en ohmios) al paso de la corriente eléctrica. t = tiempo (en segundos).

2.1.2.1.1. Por puntos. Las piezas -generalmente chapas- quedan soldadas por pequeñas zonas circulares aisladas y regularmente espaciadas que, debido a su relativa pequeñez, se denominan puntos. Las chapas objeto de unión se sujetan por medio de los electrodos y, a través de ellos, se hace pasar la corriente eléctrica para que funda los puntos.

2.1.2.1.2. - Por costura. La soldadura eléctrica por costura se basa en el mismo principio que la soldadura por puntos, pero en este caso las puntas de los electrodos se sustituyen por rodillos, entre los cuales y, presionadas por el borde de éstos, pasan las piezas a soldar. De esta manera se puede electrodos mientras pasa la corriente eléctrica.

2.1.2.1.3. - A tope. Las dos piezas que hay que soldar se sujetan entre unas mordazas por las que pasa la corriente, las cuales están conectadas a un transformador que reduce la tensión de red a la de la soldadura. Las superficies que se van a unir, a consecuencia de la elevada resistencia al paso de la corriente que circula por las piezas, se calientan hasta la temperatura conveniente para la soldadura.

2.1.2.2. Soldadura aluminotérmica o con termita Utiliza como fuente de calor para fundir los bordes de las piezas a unir y metal de aportación el hierro líquido y sobrecalentado que se obtiene de la reacción química se produce entre el óxido de hierro y el aluminio de la cual se obtiene la alúmina (óxido de aluminio), hierro y una muy alta temperatura. 3 Fe3O4 + 8 Al 4 Al2O3 + 9 Fe + calor La alúmina forma una escoria en la parte superior de la unión evitando la oxidación.
