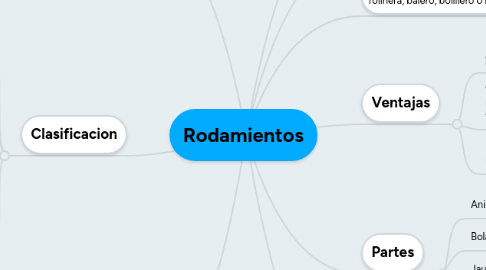

Rodamientos por Mind Map: Rodamientos

1. Elementos mecánicos que aseguran un enlace móvil.

2. Permite la rotación relativa de dichos elementos bajo carga, con precisión.

3. Tambien se conoce como rodaje, rolinera, balero, bolillero o rulemán

4. Ventajas

4.1. Menores fuerzas de rozamiento y menor generación de calor

4.2. Versiones con sellos que retienen el lubricante de por vida

4.3. Menos sensibles a interrupciones en la lubricación

5. Desventajas

5.1. Mayor nivel de ruido

5.2. Requieren mayor espacio para el montaje

5.3. Elevada sensibilidad a las cargas de impacto

6. Partes

6.1. Anillo

6.2. Bola

6.3. Jaula

6.4. Disco

7. Materiales

7.1. Aceros al temple total

7.1.1. Aceros al Cromo (1 % de Carbono y 1,5 % de Cromo)

7.2. Aceros de cementación

7.2.1. Aceros al Cromo-Manganeso o al Cromo-Níquel (0,15 % de Carbono).

8. Clasificacion

8.1. Según la dirección de la carga.

8.1.1. Radiales

8.1.2. Axiales

8.1.3. Mixtos

8.2. Según el elemento soporte.

8.2.1. De anillos

8.2.2. De discos

8.3. Según la inclinación del eje o del árbol.

8.3.1. Rigidos

8.3.2. Pivotantes

8.4. Según el elemento rodante

8.4.1. Bolas

8.4.2. Rodillos

8.4.2.1. Conicos

8.4.2.2. Cilindricos

8.4.2.3. Esfericos

9. Designacion

9.1. La designación básica identifica los siguientes aspectos:

9.1.1. El tipo de rodamiento

9.1.2. El diseño básico

9.1.3. Las dimensiones principales
