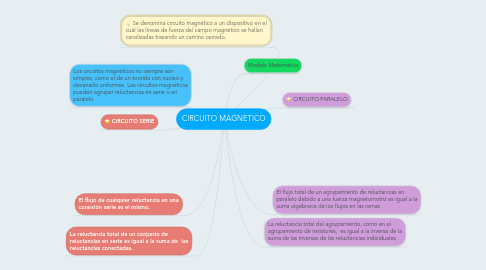

CIRCUITO MAGNETICO por Mind Map: CIRCUITO MAGNETICO

1. CIRCUITO PARALELO

2. El flujo total de un agrupamiento de reluctancias en paralelo debido a una fuerza magnetomotriz es igual a la suma algebraica de los flujos en las ramas

3. La reluctancia total del agrupamiento, como en el agrupamiento de resistores, es igual a la inversa de la suma de las inversas de las reluctancias individuales

4. Los circuitos magnéticos no siempre son simples, como el de un toroide con núcleo y devanado uniformes. Los circuitos magnéticos pueden agrupar reluctancias en serie o en paralelo

5. Modelo Matematico

6. La reluctancia total de un conjunto de reluctancias en serie es igual a la suma de las reluctancias conectadas.

7. El flujo de cualquier reluctancia en una conexión serie es el mismo.

8. CIRCUITO SERIE

9. Se denomina circuito magnético a un dispositivo en el cual las líneas de fuerza del campo magnético se hallan canalizadas trazando un camino cerrado.
