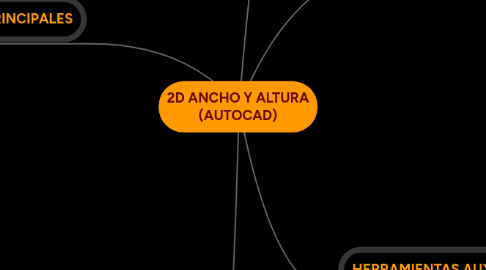

2D ANCHO Y ALTURA (AUTOCAD) por Mind Map: 2D ANCHO Y ALTURA (AUTOCAD)

1. HERRAMIENTAS AUXILIARES

1.1. RUEDA DE NAVEGACIÓN

1.1.1. PROPORCIONA ACCESO A HERRAMIENTAS DE NAVEGACIÓN MEJORADAS A LAS QUE SE PUEDE ACCEDER RÁPIDAMENTE CON EL CURSOR

1.1.2. RUEDAS DE NAVEGACIÓN 2D

1.1.2.1. COMPLETA

1.1.2.2. VISUALIZACIÓN DE OBJETOS

1.1.2.3. VISITA DE EDIFICIO

1.2. ENCUADRE

1.2.1. DESPLAZA LA VISTA SON CAMBIAR LA DIRECCIÓN NI LA AMPLIACIÓN DE LA VISUALIZACIÓN

1.3. ZOOM

1.3.1. AUMENTA O REDUCE EL FACTOR DE AMPLIACIÓN DE LA VISTA DE LA VENTANA GRÁFICA ACTUAL

1.3.1.1. TODO

1.3.1.2. CENTRO

1.3.1.3. DINÁMICO

1.3.1.4. EXTENSIÓN

1.3.1.5. PREVIO

1.3.1.6. ESCALA

1.3.1.7. VENTANA

1.3.1.8. OBJETO

1.3.1.9. TIEMPO REAL

1.4. ÓRBITA

2. COMANDOS PRINCIPALES

2.1. LINEA

2.1.1. CREA UNA SERIA DE SEGMENTOS DE LÍNEA CONTIGUOS, CADA SEGMENTO ES UN OBJETO DE LÍNEA QUE SE PUEDE EDITAR POR SEPARADO

2.2. POLILINEA

2.2.1. OBJETO QUE SE COMPONE DE SEGMENTOS DE LÍNEA Y ARCO

2.3. CIRCULO

2.3.1. SE ESPECIFICA EL PUNTO DE INICIO O LAS COORDENADA DE REFERENCIA

2.4. ARCO

2.4.1. ESPECIFICA COMBINACIONES DE VALORES DEL CENTRO, PUNTO FINAL RADIO, ÁNGULO, LONGITUD Y DIRECCIÓN

2.5. RECTANGULO

2.5.1. PARÁMETROS: LONGITUD, ANCHURA, ROTACIÓN TIPOS DE ESQUINA: EMPALME, CHAFLÁN O CUADRADO

2.6. ELIPSE

2.6.1. LOS PRIMEROS 2 PUNTOS DE LA ELIPSE DETERMINAN UBICACIÓN Y LONGITUD DEL PRIMER EJE, Y EL TERCER PUNTO DETERMINA LAS DISTANCIA ENTRE EL CENTRO DE LA ELIPSE Y EL PUNTO FINAL DEL SEGUNDO EJE

2.7. SOMBREADO

2.7.1. RELLENAR UN ÁREA CERRADA O LOS OBJETOS CON UN PATRÓN DE SOMBREADO, UN RELLENO SÓLIDO O UN RELLENO DE DEGRADADO

3. ANCHO

3.1. REFERIDA A LA DIMENSIÓN HORIZONTAL DE UN OBJETO O FIGURA

4. ALTURA

4.1. REFERENTE A LA MEDIDA VERTICAL DE UN OBJETO O FIGURA

5. PROPIEDADES DE LOS OBJETOS

5.1. COLOR

5.1.1. LA ASIGNACIÓN DE COLORES POR CAPA FACILITA LA IDENTIFICACIÓN DE CADA CAPA DEL DIBUJO

5.2. TIPOS DE LINEA

5.2.1. CARGAR TIPOS DE LÍNEA Y ESTABLECER EL TIPO DE LÍNEA ACTUAL

5.2.1.1. FILTROS DE TIPO DE LÍNEA

5.2.1.2. INVERTIR FILTRO

5.2.1.3. CARGAR

5.2.1.4. ACTUAL

5.2.2. POR CAPA

5.2.3. POR BLOQUE

5.2.4. CONTINUOUS

5.3. GROSOR DE LINEA

5.3.1. ES UNA PROPIEDAD ASIGNADA A OBJETOS GRÁFICOS, SOMBREADOS, LINEAS DE DIRECTRIZ Y GEOMETRÍA DE COTA QUE RESULTA EN LÍNEAS MÁS GRUESAS Y MÁS OSCURAS
