Ingeniería de Sistemas por Mind Map: Ingeniería de Sistemas

1. Introducción

1.1. Entorno Actual

1.1.1. Los sistemas actuales va en aumento con la aparición de nuevas tecnologías

1.1.2. Simultáneamente, los recursos se van reduciendo y la competencia va aumentando.

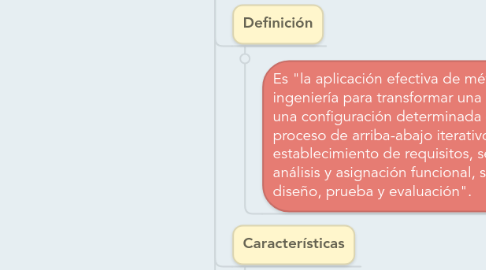

1.2. Definición

1.2.1. Es "la aplicación efectiva de métodos científicos y de ingeniería para transformar una necesidad operativa en una configuración determinada del sistema mediante un proceso de arriba-abajo iterativo (top-down) de establecimiento de requisitos, selección del concepto, análisis y asignación funcional, síntesis, optimización del diseño, prueba y evaluación".

1.3. Características

1.3.1. 1. Es necesario utilizar un enfoque de arriba-abajo («top-down»), viendo al sistema como un todo. (visión global)

1.3.2. 2. Es necesario contemplar todo el ciclo de vida del sistema, contemplando todas sus fases

1.3.3. 3. Un mejor y más completo esfuerzo es requerido en lo relativo a la definición de los requisitos del sistema.Los verdaderos requisitos del sistema deben estar bien definidos y especificados, y debe ser visible la capacidad de se- guimiento de estos requisitos del nivel sistema hacia abajo

1.3.4. 4. Se necesita realizar un esfuerzo multidisciplinar conjunto (o trabajo en equipo), a lo largo del proceso de diseño y desarrollo de un sistema, para asegurar que se alcanzan todos los objetivos del diseño eficaz y eficientemente.

1.4. Aplicaciones

1.4.1. En este proceso donde pueden aplicarse los métodos de la ingeniería de sistemas. Sin embargo, las actividades y trabajos a realizar no deben ser "particularizadas".

1.4.2. En esencia, mientras las aplicaciones son prácticamente ilimitadas, las necesidades particulares de cada proyecto serán diferentes.

2. Proceso

2.1. Los requisitos en este área variará de un programa a otro dependiendo de las experiencias y conocimientos individuales de las personas involucradas. Es necesario definir una "línea básica o de referencia" que describa tanto el proce- so para la obtención de sistemas como algunas de las actividades clave en él contenidas.

2.1.1. Requisitos del sistema

2.1.1.1. Los requisitos deben ser completos y describir completamente la necesidad del usuario, deben ser objetivos e incorporables al diseño del sistema, deben ser medibles y demostrables, etc.

2.1.1.1.1. Identificación de la necesidad

2.1.1.1.2. Realización de los estudios de viabilidad

2.1.1.1.3. Definición de los requisitos operativos del sistema

2.1.1.1.4. Desarrollo de los conceptos de apoyo y mantenimiento

2.1.1.1.5. Desarrollo y asignación de prioridades de medidas de prestaciones técnicas

2.1.1.1.6. Elaboración de la especificación del sistema (Tipo «A»)

2.1.2. Análisis funcional y asignación de requisitos

2.1.2.1. Es la transformación de los requisitos del sistema en criterios detallados de diseño y la identificación de los requisitos de recursos específicos a nivel subsistema e inferior.Tales acciones pueden ser realizadas a través de la utilización de equipos, software, personas, instalaciones, datos, o una combinación de ellos.

2.1.2.2. Los resultados de la asignación (y la capacidad de seguimiento de los requisitos) debe ser inherente a las diferentes especificaciones y normas que se hayan impuesto para un programa determinado.

2.1.3. Análisis, síntesis, evaluación y optimización del diseño

2.1.3.1. Este proceso comienza en una configuración del sistema durante la fase de diseño conceptual hasta que el sistema y sus componentes.

2.1.3.2. Permite seleccionar las técnicas de evaluación   y obtener los datos necesarios de entrada, evaluando ,analizando y  identificar áreas potenciales de riesgo.

2.1.3.3. Modelo seleccionado

2.1.3.3.1. Representar el mundo real tal y como aplique al problema que trata de resolverse

2.1.3.3.2. Representar los aspectos dinámicos de la configuración del sistema

2.1.3.3.3. Incluir todos los factores relevantes

2.1.3.3.4. Ser fiable en la repetibilidad de resultados

2.1.3.3.5. Ser de estructura

2.1.3.3.6. Ser diseñado de forma que el analista pueda evaluar la configuración aplicable del sistema

2.1.3.3.7. Ser diseñado para incorporar provisiones de modificación y/o crecimiento para permitir la evaluación de factores adicionales.

2.1.3.4. Sintesis

2.1.3.4.1. Es la combinación y estructuración de los componentes de tal forma que representen una configuración viable del sistema.

2.1.3.4.2. Este proceso evoluciona, y optimiza del diseño en que conduce inicialmente al establecimiento de la configuración funcional , después a la configuración asignada , y finalmente a la configuración del producto.

2.1.4. Integración del diseño

2.1.4.1. Estas áreas de actividad deben ser adecuadamente integradas en el proceso de diseño y desarrollo, trabajando de forma efectiva y oportuna

2.1.5. Revisión, evaluación y realimentación del diseño

2.1.5.1. Parte del proceso es la actividad periódica de revisión y la evaluación que ocurre informalmente de forma diaria, y más formalmente en ciclo global de diseño y desarrollo. Las revisiones del diseño del sistema pueden realizarse durante el diseño preliminar,

2.1.5.2. Objetivos

2.1.5.2.1. Proporcionar una comprobación metódica del diseño del producto/sistema.

2.1.5.2.2. Referencia común a todo el personal del proyecto.

2.1.5.2.3. Un medio para resolver los principales problemas de interface.

2.1.5.2.4. Registro metódico y sistemático de las decisiones de diseño adoptadas.

2.1.5.2.5. Promover un diseño.

2.1.6. Prueba y evaluación del sistema

2.1.6.1. El objetivo es que el sistema haya alcanzado su plena capacidad operativa .

2.1.6.2. Si hay problemas : -La incorporación de los necesarios cambios por acción correctiva pueden resultar muy costosa. -Si se detectan problemas en los primeros ciclo de vida,es necesario que pueda incorporarse con un coste mínimo.

2.1.7. Producción y/o construcción

2.1.7.1. Un objetivo de la ingeniería de sistemas es asegurar que esta fase de actividad esté adecuadamente integrada desde el comienzo con las otras características del diseño.

2.1.8. Utilización y apoyo del sistema

2.1.8.1. Las técnicas se establecen al comienzo del ciclo de vida con el desarrollo de los requisitos operativos y el concepto de mantenimiento.

2.1.8.2. Para ello debemos proporcionar una base de datos histórica que cubra sistemas existentes similares en función y configuración , que puedan ser utilizada eficazmente para facilitar el diseño y desarrollo , de nuevos sistemas.

2.1.9. Retirada del sistema, desecho del material, rehabilitación y reutilización

2.1.9.1. Existen muchos elementos obsoletos que no pueden consumirse, reciclarse. Ejemplo : El Papel de la Ing. de sistemas

3. Planificación, organización y gestión de ingeniería de sistemas

3.1. Requisitos del programa de ingeniería de sistemas

3.1.1. 1. Grandes sistemas con muchos componentes diferentes

3.1.2. 2. Sistemas pequeños con un número reducido de compo- nentes

3.1.3. 3.Gran cantidad de nuevo dise- ño y desarrollo

3.1.4. 4.Diseño se basa en la utilización de componentes comerciales

3.1.5. 5. Sistemas con gran cantidad de equipos, software, instalaciones.

3.1.6. 6. Sistemas en los que hay un gran número de suministradores involucrados.

3.1.7. 7.Número de organizaciones diferentes involucradas en su diseño y desarrollo

3.1.8. 8. Sistemas diseñados y desarrollados para su utilización en el sector de la Administración.

3.2. Identificación de tareas

3.2.1. Los requisitos específicos de los programas pueden variar, y se asume que aquí los requisitos técnicos de todo sistema están incluidos en la Especificación del Sistema

3.3. Organización para ingeniería de sistemas

3.3.1. Es necesario comenzar por el cliente , ya que los requisitos básicos deben evolucionar desde lo más alto.

3.3.2. La implantación de los requisitos del programa de ingeniería de sistemas depende, en gran parte, del establecimiento de buenas comunicaciones, no sólo entre el cliente y el contratista , sino entre el contratista y los diferentes suministradores.

3.3.3. Uno de los principales objetivos de la ingeniería de sistemas es causar, la integración de los distintos elementos orgánicos responsables del diseño y desarrollo del producto final.

3.3.3.1. Sean competentes desde el punto de vista técnico y respetados por la comunidad de ingeniería de diseño.

3.3.3.2. Entiendan las diferentes interfaces de diseño.

3.3.3.3. Estén motivados, sean innovadores, creativos, tengan visión, y muestren buenas dotes de comunicación.

3.4. Integración de las disciplinas de ingeniería

3.4.1. Es un objetivo de la ingeniería de sistemas el asegurar un enfoque rentable mediante el adecuado esfuerzo de integración en este área.

3.5. Relaciones con actividades claves del programa.

3.5.1. Prueba y evaluación

3.5.2. Gestión de la configuración

3.5.3. Gestión de producción y/o construcción

3.5.4. Mantenimiento y apoyo continuado del sistema

3.6. Gestión y control del programa

3.6.1. Es definir las actividades adecuadas del programa que deben ser implantadas con el fin de lograr el resultado deseado, esto es, una configuración del sistema que satisfaga todas las necesidades del usuario de manera efectiva y eficaz.

3.7. Objetivos de la Ing. de Sistemas

3.7.1. Asegurar que se desarrollan de forma oportuna los requisitos de diseño y desarrollo

3.7.2. Asegurar que las alternativas de diseño del sistema son adecuadamente evaluadas en base a unos criterios significativos y cuantificables

3.7.3. Todas las disciplinas aplicables de diseño y sus áreas de especialidad asociadas son adecuadamente integradas

3.7.4. Asegurar que el esfuerzo global de desarrollo del sistema progresa de forma lógica.

3.7.5. Asegurar que los diferentes elementos del sistema son compatibles entre sí.
