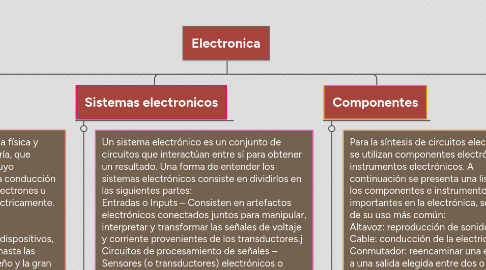

Electronica por Mind Map: Electronica

1. Definicion

1.1. La electrónica es la rama de la física y especialización de la ingeniería, que estudia y emplea sistemas cuyo funcionamiento se basa en la conducción y el control del flujo de los electrones u otras partículas cargadas eléctricamente. Utiliza una gran variedad de conocimientos, materiales y dispositivos, desde los semiconductores hasta las válvulas termoiónicas. El diseño y la gran construcción de circuitos electrónicos para resolver problemas prácticos forman parte de la electrónica y de los campos de la ingeniería electrónica, electromecánica y la informática en el diseño de software para su control. El estudio de nuevos dispositivos semiconductores y su tecnología se suele considerar una rama de la física, más concretamente en la rama de ingeniería de materiales.

1.1.1. Employee

1.1.2. Employee

2. Historia

2.1. El funcionamiento del siguiente dispositivo está basado en el efecto Edison. Edison fue el primero que observó en 1883 la emisión termoiónica, al colocar una lámina dentro de una bombilla para evitar el ennegrecimiento que producía en la ampolla de vidrio el filamento de carbón. Cuando se polarizaba positivamente la lámina metálica respecto al filamento, se producía una pequeña corriente entre el filamento y la lámina. Este hecho se producía porque los electrones de los átomos del filamento, al recibir una gran cantidad de energía en forma de calor, escapaban de la atracción del núcleo (emisión termoiónica) y, atravesando el espacio vacío dentro de la bombilla, eran atraídos por la polaridad positiva de la lámina. El ingeniero británico Sir John Ambrose Fleming (1849-1945) aplicó el efecto Edison a un tubo para detectar las ondas hertzianas e inventó así el DIODO, primer tubo electrónico en el que se había hecho el vacío y en cuyo interior existía un ÁNODO (electrodo positivo) y un CÁTODO (electrodo negativo). El último, al alcanzar el estado de incandescencia, emitía electrones con carga negativa que eran atraídos por el ánodo; es decir, el diodo actuaba como una válvula que sólo dejaba pasar la corriente en un sentido. El otro gran paso lo dio Lee De Forest cuando inventó el triodo en 1906. Este dispositivo es básicamente como el diodo de vacío, pero se le añadió una rejilla de control situada entre el cátodo y la placa, con el objeto de modificar la nube electrónica del cátodo, variando así la corriente de placa. Este fue un paso muy importante para la fabricación de los primeros amplificadores de sonido, receptores de radio, televisores, etc. Lee De Forest es considerado el Padre de la electrónica, ya que antes del Triodo, solo nos limitábamos a convertir la corriente alterna en corriente directa o continua, o sea, solo se construían las fuentes de Alimentación, pero con la creación del Triodo de Vacío, vino la Amplificación de todo tipo de señales, sobre todo la de Audio, la Radio, la TV y todo lo demás, esto hizo que la industria de estos equipos tuvieran un repunte tan grande que ya para las décadas superiores a 1930 se acuñara la palabra por primera vez de "Electrónica" para referirse a la tecnología de estos equipos emergentes.

2.1.1. Employee

2.1.2. Employee

3. Componentes

3.1. Para la síntesis de circuitos electrónicos se utilizan componentes electrónicos e instrumentos electrónicos. A continuación se presenta una lista de los componentes e instrumentos más importantes en la electrónica, seguidos de su uso más común: Altavoz: reproducción de sonido. Cable: conducción de la electricidad. Conmutador: reencaminar una entrada a una salida elegida entre dos o más. Interruptor: apertura o cierre de circuitos, manualmente. Pila: acumulador de energía eléctrica. Transductor: transformación de una magnitud física en una eléctrica (ver enlace). Visualizador: muestra de datos o imágenes.

3.1.1. Dispositivos analogicos

3.1.2. Amplificador operacional: amplificación, regulación, conversión de señal, conmutación.

3.1.3. Dispositivos digitales

3.1.4. Biestable: control de sistemas secuenciales. Memoria: almacenamiento digital de datos. Microcontrolador: control de sistemas digitales. Puerta lógica: control de sistemas combinacionales.

3.1.5. Dispositivos de tendencia

3.1.6. DIAC: control de potencia. Fusible: protección contra sobre-intensidades. Tiristor: interruptor semiconductor para el control de potencia. Transformador: elevar o disminuir tensiones, intensidades, e impedancia aparente. Rectificador controlado de silicio (SCR). Triac: control de potencia. Varistor: protección contra sobre-tensiones.

4. Sistemas electronicos

4.1. Un sistema electrónico es un conjunto de circuitos que interactúan entre sí para obtener un resultado. Una forma de entender los sistemas electrónicos consiste en dividirlos en las siguientes partes: Entradas o Inputs – Consisten en artefactos electrónicos conectados juntos para manipular, interpretar y transformar las señales de voltaje y corriente provenientes de los transductores.j Circuitos de procesamiento de señales – Sensores (o transductores) electrónicos o mecánicos que toman las señales (en forma de temperatura, presión, etc.) del mundo físico y las convierten en señales de corriente o voltaje. Ejemplo: El termopar, la foto resistencia para medir la intensidad de la luz, etc. Salidas u Outputs – Actuadores u otros dispositivos (también transductores) que convierten las señales de corriente o voltaje en señales físicamente útiles. Por ejemplo: un display que nos registre la temperatura, un foco o sistema de luces que se encienda automáticamente cuando esté oscureciendo. Básicamente son tres etapas: La primera (transductor), la segunda (circuito procesador) y la tercera (circuito actuador).

4.1.1. Employee

4.1.2. Employee

5. Equipos de medicion

5.1. Los equipos de medición de electrónica se utilizan para crear estímulos y medir el comportamiento de los Dispositivos Bajo Prueba (DUT por sus siglas en inglés).La medición de magnitudes mecánicas, térmicas, eléctricas y químicas se realiza empleando dispositivos denominados sensores y transductores. El sensor es sensible a los cambios de la magnitud a medir, como una temperatura, una posición o una concentración química. El transductor convierte estas mediciones en señales eléctricas, que pueden alimentar a instrumentos de lectura, registro o control de las magnitudes medidas. Los sensores y transductores pueden funcionar en ubicaciones alejadas del observador, así como en entornos inadecuados o impracticables para los seres humanos. Algunos dispositivos actúan de forma simultánea como sensor y transductor. Un termopar consta de dos uniones de diferentes metales que generan una pequeña tensión que depende del diferencial término entre las uniones. El termistor es una resistencia especial, cuyo valor de resistencia varía según la temperatura. Un reóstato variable puede convertir el movimiento mecánico en señal eléctrica. Para medir distancias se emplean condensadores de diseño especial, y para detectar la luz se utilizan fotocélulas. Para medir velocidades, aceleración o flujos de líquidos se recurre a otro tipo de dispositivos. En la mayoría de los casos, la señal eléctrica es débil y debe ser amplificada por un circuito electrónico. A continuación se presenta una lista de los equipos de medición más importantes:

5.1.1. Estos son

5.1.2. Galvanómetro: mide el cambio de una determinada magnitud, como la intensidad de corriente o tensión (o voltaje). Se utiliza en la construcción de Amperímetros y Voltímetros analógicos.

6. Señales electricas

6.1. Es la representación de un fenómeno físico o estado material a través de una relación establecida; las entradas y salidas de un sistema electrónico serán señales variables. En electrónica se trabaja con variables que toman la forma de Tensión o corriente estas se pueden denominar comúnmente señales. Las señales primordialmente pueden ser de dos tipos:

6.1.1. Variable analógica–Son aquellas que pueden tomar un número infinito de valores comprendidos entre dos límites. La mayoría de los fenómenos de la vida real dan señales de este tipo (presión, temperatura, etc.).

6.1.2. Variable digital– También llamadas variables discretas, entendiéndose por estas, las variables que pueden tomar un número finito de valores. Por ser de fácil realización los componentes físicos con dos estados diferenciados, es este el número de valores utilizado para dichas variables, que por lo tanto son binarias. Siendo estas variables más fáciles de tratar (en lógica serían los valores V y F) son los que generalmente se utilizan para relacionar varias variables entre sí y con sus estados anteriores.
