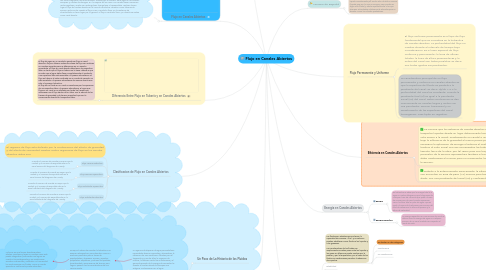

Flujo en Canales Abiertos por Mind Map: Flujo en Canales Abiertos

1. El numero de Reynolds y los términos laminar y turbulentos no bastan para caracterizar todas las clases de flujo en los canales abiertos. El mecanismo principal que sostiene flujo en un canal abierto es la fuerza de gravitación. Por ejemplo, la diferencia de altura entre dos embalses hará que el agua fluya a través de un canal que los conecta. El parámetro que representa este efecto gravitacional es el Número de Froude, puede expresarse de forma adimensional. Este es útil en los cálculos del resalto hidráulico, en el diseño de estructuras hidráulicas y en el diseño de barcos.

1.1. Número de Froude

2. Un Poco de La Historia de los Fluidos

2.1. La urgencia de disponer de agua para satisfacer necesidades básicas corporales y domésticas; la utilización de vías marítimas o fluviales para el transporte y cruce de ellas; la irrigación de cultivos; la defensa contra las inundaciones y el aprovechamiento de la energía de corrientes ha forzado al hombre desde los tiempos más antiguos a relacionarse con el agua.

2.1.1. De aquí el interés de someter la hidráulica a un examen retrospectivo, para descubrir cómo su evolución paulatina pasó a través de perplejidades y tropiezos, errores y aciertos; propuestas, aceptación y rechazo de hipótesis; transitoriedad y permanencia de teorías; para llegar a poseer casi las características de una ciencia exacta.

2.1.1.1. La forma en que fueron descubriéndose efectos, principios y leyes en muchos casos sólo puede imaginarse, pues existe una laguna en cuanto a los protagonistas y sus condiciones sociales, económicas y culturales. La humanidad ha vivido siempre con fluidos. Cómo y cuándo aprendió a usarlos sólo puede adivinarse.

3. Característcas

3.1. Los fluidos son substancias que tienen la capacidad de moverse, “fluir” y en estos se pueden establecer como fluidos a los líquidos y a los gaseosos. Las características de los fluidos son ampliamente cerradas, pues entre los líquidos y los gases su diferencia puede cambiar por la presión y por la temperatura y en el caso de los fluidos no Newtonianos permiten la absorción de impactos.

3.1.1. Se dividen en dos categorías:

3.1.2. Newtonianos

3.1.3. No Newtonianos

3.2. Estabilidad

3.3. Turbulencia

3.4. Viscocidad

3.5. Densidad

3.6. Volumen

3.7. Peso

3.8. Gavedad Específica

3.9. Tensión Superficial

3.10. Capilaridad

3.11. Gas Líquido

4. Eficiencia en Canales Abiertos

4.1. Se conoce que los sistemas de canales abiertos se diseñan con el fin de trasportar líquidos desde un lugar determinado hasta otro con una altura de cota menor a la inicial, manteniendo un caudal o una razón de flujo constante bajo la influencia de la gravedad al menor precio posible. Debido a que no es necesario la aplicación de energía al sistema el costo de construcción se traduce al valor inicial una vez comenzados los trabajos, traduciéndose en el tamaño físico de la obra, por tal razón para una longitud establecida el perímetro de la sección representara también el costo del sistema; por lo cual debe mantenerse al mínimo para no incrementar los costos y los tamaños de la sección.

4.2. Debido a lo anteriormente mencionado, la eficiencia de un canal tiene relación con encontrar un área de paso (Ac) mínima para transportar un caudal (Q) dado, con una pendiente del canal (So) y coeficiente de Manning (n) dados.

5. Energía en Canales Abiertos

5.1. Energía

5.1.1. En hidráulica se sabe que la energía total d el agua en metros-kilogramos por kilogramos de cualquier línea de corriente que pasa a través de una sección de canal puede expresarse como la altura total en pies de agua, que es igual a la suma de la elevación por encima del nivel de referencia, la altura de presión y la altura de velocidad.

5.2. Energía Específica

5.2.1. La energía específica en una sección de canal se define como la energía de agua en cualquier sección de un canal medida con respecto al fondo de este.

6. Clasificacion de Flujo en Canales Abiertos

6.1. El régimen de flujo está definido por la combinación del efecto de gravedad y del efecto de viscosidad. Existen cuatro regímenes de flujo en los canales abiertos. Éstos son:

6.2. Flujo Laminar subcrítico

6.2.1. Cuando el Número de Froude es menor que la unidad, y el Número de Reynolds está en la zona laminar del diagrama de Moody.

6.3. Flujo Laminar supercrítico

6.3.1. Cuando el Número de Froude es mayor que la unidad, y el Número de Reynolds está en la zona laminar del diagrama de Moody.

6.4. Flujo Turbulento supercrítico

6.4.1. Cuando el Número de Froude es mayor que la unidad, y el Número de Reynolds está en la zona turbulenta del diagrama de Moody.

6.5. Flujo Turbulento subcrítico

6.5.1. Cuando el Número de Froude es menor que la unidad, y el Número de Reynolds está en la zona turbulenta del diagrama de Moody.

7. Diferencia Entre Flujo en Tubería y en Canales Abiertos

7.1. El flujo de agua en un conducto puede ser flujo en canal abierto o flujo en tubería. Estas dos clases de flujo son similares en muchos aspectos pero se diferencian en un aspecto importante. El flujo en canal abierto debe tener una superficie libre, en tanto que el flujo en tubería no la tiene, debido a que en este caso el agua debe llenar completamente el conducto. Una superficie libre está sometida a la presión atmosférica. El flujo en tubería, al estar confinado en un conducto cerrado, no está sometido a la presión atmosférica de manera directa sino sólo a la presión hidráulica. El flujo de un fluido en un canal se caracteriza por la exposición de una superficie libre a la presión atmosférica. El agua que fluye en un canal se ve afectada por todas las fuerzas que intervienen en el flujo dentro de un tubo, con la adición de las fuerzas de gravedad y de tensión superficial que son la consecuencia directa de la superficie libre.

8. Número de Reynold

8.1. Determina las relaciones entre masa y velocidad del movimiento de microorganismos en el seno de un líquido caracterizado por cierto valor de dicho número (líquido que por lo común es agua, pero puede ser algún otro fluido) y afecta especialmente a los que alcanzan velocidades relativamente elevadas para su tamaño, como los ciliados predadores.

9. Flujo en Canales Abiertos

9.1. El flujo de canales abiertos tiene lugar cuando los líquidos fluyen por la acción de la gravedad y solo están parcialmente envueltos por un contorno sólido. En el flujo de canales abiertos, el líquido que fluye tiene superficie libre y sobre él no actúa otra presión que la debida a su propio peso y a la presión atmosférica. El flujo en canales abiertos también tiene lugar en la naturaleza, como en ríos, arroyos, etc., si bien en general, con secciones rectas del cauce irregulares. De forma artificial, creadas por el hombre, tiene lugar en los canales, acequias, y canales de desagüe. E n la mayoría de los casos. Los canales tienen secciones rectas regulares y suelen ser rectangulares, triangulares o trapezoidales. También tienen lugar el flujo de canales abiertos en el caso de conductos cerrados, como tuberías de sección recta circular cuando el flujo no es a conducto lleno. En los sistemas de alcantarillado no tiene lugar, por lo general, el flujo a conducto lleno, y su diseño se realiza como canal abierto.

10. Flujo Permanente y Uniforme

10.1. El flujo uniforme permanente es el tipo de flujo fundamental que se considera en la hidráulica de canales abiertos. La profundidad del flujo no cambia durante el intervalo de tiempo bajo consideración. En el caso especial de flujo uniforme y permanente, la línea de alturas totales, la línea de altura piezométricas y la solera del canal son todas paralelas, es decir, son todas iguales sus pendientes.

10.2. La característica principal de un flujo permanente y uniforme en canales abiertos es que la superficie del fluido es paralela a la pendiente del canal, es decir, dy/dx = 0 o la profundidad del canal es constante, cuando la pendiente final (Sf) es igual a la pendiente inicial (So) del canal. Estas condiciones se dan comúnmente en canales largos y rectos con una pendiente, sección transversal y un revestimiento de las superficies del canal homogéneo, caso tipito en regadíos.
