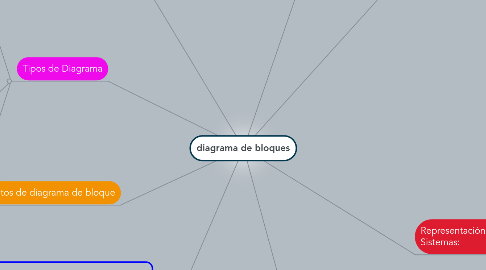

diagrama de bloques

1. Simplificación de los Diagramas de Bloques:

1.1. La simplificación de un diagrama de bloques mediante reordenamientos y sustituciones reduce de manera considerable la labor necesaria para el análisis matemático subsecuente. Sin embargo, debe señalarse que, conforme se simplifica el diagrama de bloques, las funciones de transferencia de los bloques nuevos se vuelven más complejas, debido a que se generan polos y ceros nuevos. Al simplificar un diagrama de bloques, recuerde lo siguiente: 1. El producto de las funciones de transferencia en la dirección de la trayectoria directa debe ser el mismo. 2. El producto de las funciones de transferencia alrededor del lazo debe ser el mismo.

2. Tipos de Diagrama

2.1. Diagrama de Flujo

2.2. Diagrama de bloque

2.3. instrumentación y control

3. Ventajas de diagrama de bloques

3.1. Permite ver los aspectos relevantes de un proceso.

3.2. Muestra la secuencia con que se dan las actividades.

3.3. Se pueden observar los antecedentes y consecuentes de cada actividad.

3.4. Facilita una compresión rápida del proceso.

4. que es un diagrama de bloque

5. imagen de muest

6. elementos de diagrama de bloque

6.1. el bloque

6.2. la entrada

6.3. La salida

7. Algebra de bloques:

7.1. Un sistema de control puede constar de cierta cantidad de componentes. Para mostrar las funciones que realiza cada componente se acostumbra usar representaciones esquemáticas denominadas Diagrama en Bloques. Este tipo de diagramas emplea tres símbolos:

7.1.1. Bloque Sirve para representar un sistema al que llega información (variable de entrada) y en el que se produce información (variable de salida). Se lo identifica con una letra Mayúscula que da el valor del bloque. G

7.1.2. Señal Representativa de variables de entrada o salida. La dirección del flujo de información viene dado por el sentido de la flecha. Se caracteriza con una letra minúscula.

7.1.3. Sumador Elemento que sirve para combinar dos señales de entrada generando una salida que es su suma (o resta)

8. Representación de Los Sistemas:

8.1. dos bloques en cascada, sin conexiones adicionales entre ellos,equivalen, en lo que concierne a las senales entrantes y salientes, a un simple bloque de producto de transmitancias.

8.2. Dos bloques en tandem, equivalen a un simple bloque de suma de transmitancias. este resultado se modifica si existe otros signos, ademas de los positivos, sobre el sumador

8.3. para dos bloques de una configuracion de retroalimentacion, se consideran dos posible signos algebraicos sobre el sumador

9. reducción de un diagrama de bloque

9.1. Es importante señalar que los bloques pueden conectarse en serie, sólo si la entrada de un bloque no se ve afectada por el bloque siguiente. Si hay efectos de carga entre los componentes, es necesario combinarlos en un bloque único. Un diagrama de bloques complicado que contenga muchos lazos de realimentación se simplifica mediante un reordenamiento paso a paso mediante las reglas del álgebra de los diagramas de bloques. Algunas de estas reglas importantes aparecen en la tabla y se obtienen escribiendo la misma ecuación en formas distintas
