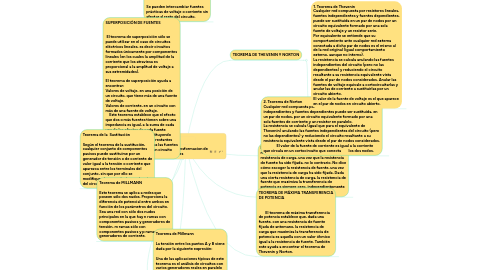

Superposicion y Transformacion de Fuentes

1. TRANSFORMACIÓN DE FUENTES Se pueden intercambiar fuentes prácticas de voltaje o corriente sin afectar al resto del circuito.

2. SUPERPOSICIÓN DE FUENTES   El teorema de superposición sólo se puede utilizar en el caso de circuitos eléctricos lineales, es decir circuitos formados únicamente por componentes lineales (en los cuales la amplitud de la corriente que los atraviesa es proporcional a la amplitud de voltaje a sus extremidades). El teorema de superposición ayuda a encontrar: Valores de voltaje, en una posición de un circuito, que tiene más de una fuente de voltaje. Valores de corriente, en un circuito con más de una fuente de voltaje.    Este teorema establece que el efecto que dos o más fuentes tienen sobre una impedancia es igual, a la suma de cada uno de los efectos de cada fuente tomados por separado, sustituyendo todas las fuentes de voltaje restantes por un corto circuito, y todas las fuentes de corriente restantes por un circuito abierto.

3. Teorema de la Sustitución Según el teorema de la sustitución, cualquier conjunto de componentes pasivos puede sustituirse por un generador de tensión o de corriente de valor igual a la tensión o corriente que aparezca entre los terminales del conjunto, sin que por ello se modifiquen las magnitudes en el resto del circuito.

4. Teorema de MILLMANN Este teorema se aplica a redes que poseen sólo dos nudos. Proporciona la diferencia de potencial entre ambos en función de los parámetros del circuito. Sea una red con sólo dos nudos principales en la que hay n ramas con componentes pasivos y generadores de tensión, m ramas sólo con componentes pasivos y p ramas con generadores de corriente.

5. Teorema de Millmann La tensión entre los puntos A y B viene dada por la siguiente expresión: Una de las aplicaciones típicas de este teorema es el análisis de circuitos con varios generadores reales en paralelo alimentando a una carga.

6. El teorema establece cómo escoger (para maximizar la transferencia de potencia) la resistencia de carga, una vez que la resistencia de fuente ha sido fijada, no lo contrario. No dice cómo escoger la resistencia de fuente, una vez que la resistencia de carga ha sido fijada. Dada una cierta resistencia de carga, la resistencia de fuente que maximiza la transferencia de potencia es siempre cero, independientemente del valor de la resistencia de carga.

7. 2. Teorema de Norton Cualquier red compuesta por resistores lineales, fuentes independientes y fuentes dependientes puede ser sustituida, en un par de nodos, por un circuito equivalente formado por una sola fuentes de corriente y un resistor en paralelo. La resistencia se calcula (igual que para el equivalente de Thevenin) anulando las fuentes independientes del circuito (pero no las dependientes) y reduciendo el circuito resultante a su resistencia equivalente vista desde el par de nodos considerados.              El valor de la fuente de corriente es igual a la corriente que circula en un cortocircuito que conecta        los dos nodos.

8. TEOREMA DE THEVENIN Y NORTON

8.1. 1. Teorema de Thevenin Cualquier red compuesta por resistores lineales, fuentes independientes y fuentes dependientes, puede ser sustituida en un par de nodos por un circuito equivalente formado por una sola fuente de voltaje y un resistor serie. Por equivalente se entiende que su comportamiento ante cualquier red externa conectada a dicho par de nodos es el mismo al de la red original (igual comportamiento externo, aunque no interno). La resistencia se calcula anulando las fuentes independientes del circuito (pero no las dependientes) y reduciendo el circuito resultante a su resistencia equivalente vista desde el par de nodos considerados. Anular las fuentes de voltaje equivale a cortocircuitarlas y anular las de corriente a sustituirlas por un circuito abierto. El valor de la fuente de voltaje es el que aparece en el par de nodos en circuito abierto.

9. TEOREMA DE MÁXIMA TRANSFERENCIA DE POTENCIA         El teorema de máxima transferencia de potencia establece que, dada una fuente, con una resistencia de fuente fijada de antemano, la resistencia de carga que maximiza la transferencia de potencia es aquella con un valor óhmico igual a la resistencia de fuente. También este ayuda a encontrar el teorema de Thevenin y Norton.
