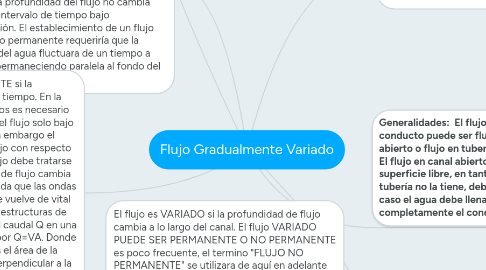

Flujo Gradualmente Variado por Mind Map: Flujo Gradualmente Variado

1. El flujo es VARIADO si la profundidad de flujo cambia a lo largo del canal. El flujo VARIADO PUEDE SER PERMANENTE O NO PERMANENTE es poco frecuente, el termino "FLUJO NO PERMANENTE" se utilizara de aquí en adelante para designar exclusivamente el flujo variado no permanente. El flujo variado puede clasificarse además como rápidamente varia o gradualmente variado. El flujo es rápidamente variado si la profundidad del agua cambia de manera abrupta en distancias compartidamente cortas; de otro modo, es gradualmente variado. Un flujo rápidamente variado también se conoce como fenómeno local; algunos ejemplos son el resalto hidráulico y la caída hidráulica.

2. FLUJO UNIFORME Y FLUJO VARIADO: espacio como criterio. Se dice que el flujo en canales abiertos es uniforme si la profundidad del flujo es la misma en cada sección del canal. Un flujo UNIFORME puede ser permanente o no permanente, según cambie o no la profundidad con respecto al tiempo. El flujo uniforme permanente es el tipo de flujo fundamental que se considera en la hidráulica de canales abiertos. La profundidad del flujo no cambia durante el intervalo de tiempo bajo consideración. El establecimiento de un flujo uniforme no permanente requeriría que la superficie del agua fluctuara de un tiempo a otro pero permaneciendo paralela al fondo del canal.

3. EL FLUJO ES NO PERMANENTE si la profundidad no cambia con el tiempo. En la mayor parte de canales abiertos es necesario estudiar el comportamiento del flujo solo bajo condiciones permanentes. Sin embargo el cambio en la condición del flujo con respecto al tiempo es importante, el flujo debe tratarse como no permanente, el nivel de flujo cambia de manera instantánea a medida que las ondas pasan y el elemento tiempo se vuelve de vital importancia para el diseño de estructuras de control. Para cualquier flujo, el caudal Q en una sección del canal se expresa por Q=VA. Donde V es la velocidad media y A es el área de la sección transversal de flujo perpendicular a la dirección de este, debido a que la velocidad media esta definida como el caudal divido por el área de la sección transversal.

4. FLUJO PERMANENTE Y NO PERMANENTE: tiempo como criterio. Se dice que el flujo en un canal abierto es permanente si la profundidad del flujo no cambia o puede suponerse constante durante el intervalo de tiempo en consideración.

5. Tipo de Flujo :El flujo en canales abierto puede clasificarse en muchos tipos y distribuirse de diferentes maneras. La siguiente clasificación se hace de acuerdo con el cambio en la profundidad del flujo con respecto al tiempo y al espacio:

6. Generalidades:  El flujo de agua en un conducto puede ser flujo en canal abierto o flujo en tubería.   El flujo en canal abierto debe tener una superficie libre, en tanto que el flujo en tubería no la tiene, debido a que en este caso el agua debe llenar completamente el conducto.
