1. ¿Qué es una topología?

1.1. La topología de red se define como el mapa físico o lógico de una red para intercambiar datos. En otras palabras, es la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto de red puede definirse como "conjunto de nodos interconectados".

2. ¿Qué topologías existen?

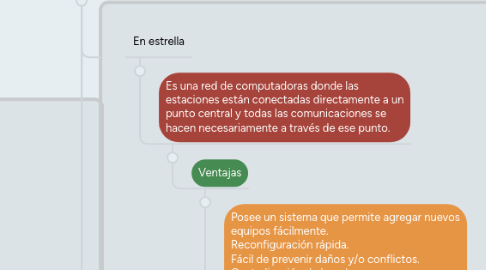

2.1. En estrella

2.1.1. Es una red de computadoras donde las estaciones están conectadas directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto.

2.1.1.1. Ventajas

2.1.1.1.1. Posee un sistema que permite agregar nuevos equipos fácilmente. Reconfiguración rápida. Fácil de prevenir daños y/o conflictos. Centralización de la red. Fácil de encontrar fallos

2.2. En bus

2.2.1. Es aquella topología que se caracteriza por tener un único canal de comunicaciones al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

2.2.1.1. Ventajas

2.2.1.1.1. Facilidad de implementación y crecimiento. Simplicidad en la arquitectura. Es una red que no ocupa mucho espacio.

2.3. En anillo

2.3.1. Es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación.

2.3.1.1. Ventajas

2.3.1.1.1. El sistema provee un acceso equitativo para todas las computadoras. El rendimiento no decae cuando muchos usuarios utilizan la red. Arquitectura muy sólida.

2.4. En malla

2.4.1. Es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por distintos caminos.

2.4.1.1. Ventajas

2.4.1.1.1. Es posible llevar los mensajes de un nodo a otro por diferentes caminos. No puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias comunicaciones con todos los demás servidores.

2.5. En árbol

2.5.1. Es una topología de red en la que los nodos están colocados en forma de árbol.

2.5.1.1. Ventajas

2.5.1.1.1. Cableado punto a punto para segmentos individuales. Soportado por multitud de vendedores de software y de hardware. Facilidad de resolución de problemas.

3. Protocolos

3.1. Es un sistema de reglas que permiten que dos o más entidades de un sistema de comunicación se comuniquen entre ellas para transmitir información por medio de cualquier tipo de variación de una magnitud física.

3.2. Según la clasificación OSI, la comunicación de varios “Equipos Terminales de Datos” (ETD) se puede estudiar dividiéndola en 7 niveles, que son expuestos desde su nivel más alto hasta el más bajo:                                                     Capa 7 nivel de aplicación  Capa 6 nivel de presentación Capa 5 nivel de sesión Capa 4 nivel de transporte Capa 3 nivel de red  Capa 2 nivel de enlace de datos Capa 1 nivel físico

3.2.1. A su vez, esos 7 niveles se pueden subdividir en dos categorías, las capas superiores y las capas inferiores. Las 4 capas superiores trabajan con problemas particulares a las aplicaciones, y las 3 capas inferiores se encargan de los problemas pertinentes al transporte de los datos.           capa de aplicación capa de transporte capa de red capa de enlace de datos capa física

3.2.1.1. Ejemplos de protocolos de red

3.2.1.1.1. Capa 1: Nivel físico Cable coaxial o UTP (categoría 5, categoría 5e, categoría 6, categoría 6a), Cable de fibra óptica, cable de par trenzado, Microondas, Radio, RS-232. Capa 2: Nivel de enlace de datos ARP, RARP, Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, ATM, HDLC, CDP. Capa 3: Nivel de red IP (IPv4, IPv6), X.25, ICMP, IGMP, NetBEUI, IPX, Appletalk. Capa 4: Nivel de transporte TCP, UDP, SPX. Capa 5: Nivel de sesión NetBIOS, RPC, SSL. Capa 6: Nivel de presentación ASN.1. Capa 7: Nivel de aplicación SNMP, SMTP, NNTP, FTP, SSH, HTTP, CIFS (también llamado SMB), NFS, Telnet, IRC, POP3, IMAP, LDAP, Internet Mail 2000, y en cierto sentido, WAIS y el desaparecido GOPHER.
