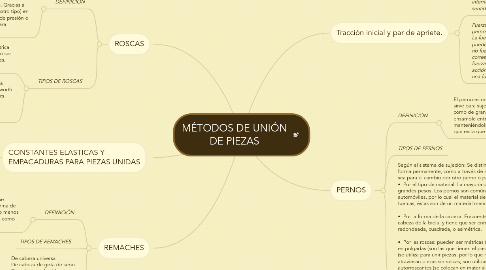

MÉTODOS DE UNIÓN DE PIEZAS por Mind Map: MÉTODOS DE UNIÓN DE PIEZAS

1. ROSCAS

1.1. DEFINICIÓN

1.1.1. Una rosca es una muesca con un perfil determinado que va dando la vuelta en espiral a lo largo de una pared cilíndrica - en el exterior de un cilindro o en el interior de un hueco cilíndrico - siguiendo una línea continua. Esta muesca se conoce también como paso. Su funcionamiento se basa en el principio del plano inclinado, que permite generar grandes fuerzas longitudinales basadas en fuerzas circunferenciales moderadas. Gracias a este principio, los tornillos generan fuerzas de retención (o de otro tipo) en el punto donde se mueven cargas o donde se ejercen fuerzas de presión o tracción (prensa de husillo, prensa para vino, gato mecánico para automóviles).

1.2. TIPOS DE ROSCAS

1.2.1. Las roscas difieren según su forma geométrica de filetes .Según esta característica pueden ser roscas triangulares, cuadradas,trapezoidales, diente de sierra, etc.

1.2.2. Rosca métrica • Rosca whitworth • Rosca sellers • Rosca gas • Rosca SAE • Rosca unf

2. CONSTANTES ELASTICAS Y EMPACADURAS PARA PIEZAS UNIDAS

2.1. Las partes roscadas del perno y de la tuerca de una con exión están sometidas a cortante, ya que los filetes se encargan de transmitir la fuerza de tracción del perno. La falla ocurre dependiendo de las resistencias relativas del perno y de la tuerca. El caso más común es aquel en el que la tuerca es más débil que el tornillo; en estas condiciones los filetes de la tuerca podrían fallar a cortante, por la raíces. Cuando el perno es más débil que la tuerca, los filetes del primero podrían fallar por sus raíces. Finalmente, cuando el perno y la tuerca tienen igual resistencia, el conjunto podría barrerse por el diámetro de paso

3. PERNOS

3.1. DEFINICIÓN

3.1.1. El perno es una pieza metálica alargada que sirve para sujetar estructuras, tanto pequeñas como de gran tamaño. Funciona como ensamble entre distintas superficies, manteniéndolas unidas con una tuerca (objeto que evita que se aflojen las piezas).

3.2. TIPOS DE PERNOS

3.3. Según el sistema de sujeción: Se distingue según sea permanente (fijan estructuras de forma permanente, como a través de soldaduras) o removibles (que pueden extraerse, sea para el cambio por otro perno o para colocación de nuevos repuestos). •  Por el tipo de material: La mayoría de las veces son de acero, ya que deben soportar grandes pesos. Los pernos son comúnmente utilizados en la fabricación de automóviles, por lo cual el material siempre debe ser resistente. Con respecto a las tuercas, éstas son de un material menos resistente que el acero. •  Por la forma de la cabeza: Frecuentemente es de tipo hexagonal (se atornilla sobre la cabeza de la biela, y tiene que ser enroscado en toda su longitud). También puede ser redondeada, cuadrada, o asimétrica. •  Por las roscas: pueden ser métricas (son las que se combinan en diámetros iguales); en pulgadas (son las que tienen el paso de la rosca igual al número de hilos), de unión (se utiliza para unir piezas, por lo que no tienen roscas), pasantes (son los pernos que atraviesan piezas sin roscas; son utilizados en piezas de hierro fundido); los pernos autorroscantes (se colocan en materiales blandos). •  Por el tamaño: Existen diferentes dimensiones, de 6 mm en adelante

4. REMACHES

4.1. DEFINICIÓN

4.1.1. Los remaches son varillas metálicas que presentan una cabeza y espiga con forma de cilindro y son usados para unir a por lo menos dos piezas compuestas por materiales como metal o madera, entre otros.

4.2. TIPOS DE REMACHES

4.3. De cabeza universa De cabeza de gota de sebo De cabeza embutida De cabeza redonda De extremo cerrado Multi-espesor Trébol

5. Tracción inicial y par de apriete.

5.1. Los elementos roscados son sometidos a traccion cuando al ser apretados sufren un esfuerzo interno que es producido por dos fuerzas en sentido opuesto

5.2. Fuerzas en una junta, Debido al apriete de los pernos, las bridas se encuentran comprimidas. La fuerza de compresión sobre las partes a unir puede descomponerse en nb fuerzas cada una de é estas es la que le corresponde a cada perno y se denomina fuerza en las partes a unir, Fc. Debido a la acción de Fe y Fc, el perno queda sometido a una fuerza: fb = Fe+Fc

5.2.1. Fuerzas y deformaciones en una junta, dentro del límite de proporcionalidad, las fuerzas en el perno y en las partes a unir son proporcionales a las deformaciones. Dentro de este límite, para el perno y las partes se cumple que: S = Ee
