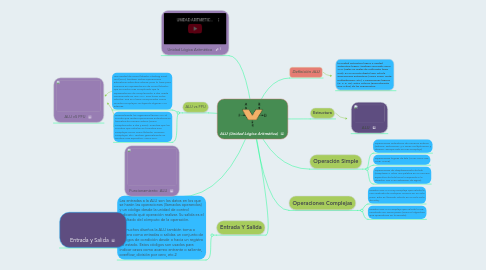

ALU (Unidad Lógica Aritmética) por Mind Map: ALU (Unidad Lógica Aritmética)

1. Definición ALU

2. la unidad aritmética lógica o unidad aritmético-lógica, también conocida como ALU (siglas en inglés de arithmetic logic unit), es un circuito digital que calcula operaciones aritméticas (como suma, resta, multiplicación, etc.) y operaciones lógicas (sí, y, o, no), entre valores (generalmente uno o dos) de los argumentos.

3. Estructura

4. ALU

5. Operación Simple

5.1. Operaciones aritméticas de números enteros (adición, sustracción, y a veces multiplicación y división, aunque esto es más complejo)

5.2. Operaciones lógicas de bits (AND, NOT, OR, XOR, XNOR)

5.3. Operaciones de desplazamiento de bits (Desplazan o rotan una palabra en un número específico de bits hacia la izquierda o la derecha, con o sin extensión de signo).

6. Operaciones Complejas

6.1. Diseñar una ALU muy compleja que calcule la raíz cuadrada de cualquier número en un solo paso. Esto es llamado cálculo en un solo ciclo de reloj.

6.2. Diseñar una ALU compleja que calcule la raíz cuadrada con varios pasos (como el algoritmo que aprendimos en la escuela).

7. Entrada Y Salida

7.1. Las entradas a la ALU son los datos en los que se harán las operaciones (llamados operandos) y un código desde la unidad de control indicando qué operación realizar. Su salida es el resultado del cómputo de la operación. En muchos diseños la ALU también toma o genera como entradas o salidas un conjunto de códigos de condición desde o hacia un registro de estado. Estos códigos son usados para indicar casos como acarreo entrante o saliente, overflow, división por cero, etc.2

8. Entrada y Salida

9. Funcionamiento  ALU

10. ALU vs FPU

10.1. Una unidad de coma flotante, Floating Point Unit (FPU), también realiza operaciones aritméticas entre dos valores, pero lo hace para números en representación de coma flotante, que es mucho más complicada que la representación de complemento a dos usada comúnmente en una ALU. Para hacer estos cálculos, una FPU tiene incorporados varios circuitos complejos, incluyendo algunas ALU internas.

10.2. Generalmente los ingenieros llaman ALU al circuito que realiza operaciones aritméticas en formatos de número entero (como complemento a dos y BCD), mientras que los circuitos que calculan en formatos más complejos como coma flotante, números complejos, etc., reciben generalmente un nombre más específico, como FPU.

11. ALU vS PFU

12. Unidad Lógica Aritmética
