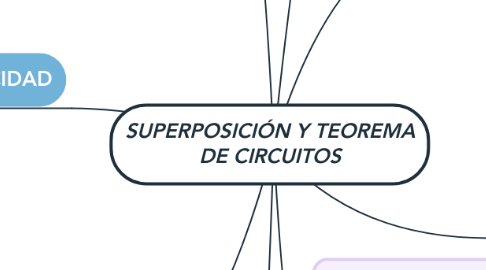

SUPERPOSICIÓN Y TEOREMA DE CIRCUITOS por Mind Map: SUPERPOSICIÓN Y TEOREMA DE CIRCUITOS

1. CALCULO DEL CIRCUITO NORTON EQUIVALENTE

1.1. El circuito Norton equivalente consiste en una fuente de corriente INo en paralelo con una resistencia RNo. Para calcularlo: Se calcula la corriente de salida, IAB, cuando se cortocircuita la salida, es decir, cuando se pone una carga (tensión) nula entre A y B. Al colocar un cortocircuito entre A y B toda la intensidad INo circula por la rama AB, por lo que ahora IAB es igual a INo. Se calcula la tensión de salida, VAB, cuando no se conecta ninguna carga externa, es decir, cuando se pone una resistencia infinita entre A y B. RNo es ahora igual a VAB dividido entre INo porque toda la intensidad INo ahora circula a través de RNo y las tensiones de ambas ramas tienen que coincidir ( VAB = INoRNo ).

2. TEOREMA DE NORTÓN

2.1. Es dual del teorema de Thévenin. Se conoce así en honor al ingeniero Edward Lawry Norton, de los Laboratorios Bell, que lo publicó en un informe interno en el año 1926. El alemán Hans Ferdinand Mayer llegó a la misma conclusión de forma simultánea e independiente. Establece que cualquier circuito lineal se puede sustituir por una fuente equivalente de intensidad en paralelo con una impedancia equivalente. Al sustituir un generador de corriente por uno de tensión, el borne positivo del generador de tensión deberá coincidir con el borne positivo del generador de corriente y viceversa.

3. TEOREMA DE RECIPROCIDAD

3.1. Es un teorema muy usado en análisis de circuitos. El teorema de reciprocidad cuenta con dos enunciados que en términos generales nos dice: En cualquier red bilateral real pasiva, si la fuente de tensión simple Vx en la rama x produce la respuesta en corriente Iy en la rama y, entonces la eliminación de la fuente de tensión en la rama x y su inserción en la rama y produciría la respuesta en corriente Iy

3.1.1. PRIMER ENUNCIADO: Indica que si la excitación en la entrada de un circuito produce una corriente i a la salida, la misma excitación aplicada en la salida producirá la misma corriente i a la entrada del mismo circuito. Es decir el resultado es el mismo si se intercambia la excitación y la respuesta en un circuito.

3.1.2. SEGUNDO ENUNCIADO: La intensidad i que circula por una rama de un circuito lineal y pasivo, cuando se intercala una fuente de tensión en otra rama, es la misma que circularía por esta última si la fuente de tensión se intercalase en la primera.

4. TRANSFORMACIÓN DE FUENTES

4.1. Una batería de 12V ideal suministra 12V independientemente de la carga que se encuentra conectada entre sus terminales. Sin embargo, una fuente real de 12V suministra sus terminales se encuentran en circuito abierto menos de 12V cuando entre estos se encuentra pasando una corriente.

4.2. FUENTES DE CORRIENTE REAL: Se puede considerar como una fuente de intensidad ideal, Is, en paralelo con una resistencia, Rs, a la que se denomina resistencia interna de la fuente. En cortocircuito, la corriente que proporciona es igual a Is, pero si se conecta una carga, RL, la corriente proporcionada a la misma, IL,

5. TEOREMA DE SUPERPOSICIÓN

5.1. Establece que, el efecto dos o más fuentes de voltaje tienen sobre una resistencia es igual, a la suma de cada uno de los efectos de cada fuente tomados por separado, sustituyendo todas las fuentes de voltaje restantes por un corto circuito.

5.2. Ejemplo: Se desea saber cual es la corriente que circula por la resistencia RL (resistencia de carga).

6. TEOREMA DE BOUCHEROT

6.1. Ideado por Paul Boucherot, permite la resolución del cálculo total de potencias en circuitos de corriente alterna. De acuerdo con este teorema, las potencias activa y reactiva totales en un circuito, vienen dadas por la suma de las potencias activa y reactiva, respectivamente, de cada una de sus cargas. De forma analítica.

7. TEOREMA DE FORTESCUE

7.1. Se utiliza para simplificar el análisis de los sistemas de energía trifásicos desequilibrados, pues permite escribir de forma general un sistema polifásico desbalanceado (con n fases) como la suma de n sistemas equilibrados aplicando el principio de superposición. Siempre y cuando las corrientes y tensiones del sistema se relacionen con impedancias lineales de otro modo el principio de superposición no es aplicable.

8. TEOREMA DE KENNELLY

8.1. Llamado así en homenaje a Arthur Edwin Kennelly, permite determinar la carga equivalente en estrella a una dada en triángulo y viceversa. El teorema también se le suele llamar de transformación estrella-triángulo (escrito Y-Δ) o transformación te-delta (escrito T-Δ).
