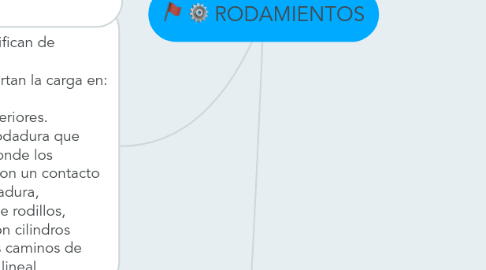

RODAMIENTOS por Mind Map: RODAMIENTOS

1. CLASIFICACIÓN Los rodamientos se clasifican de acuerdo a: I. A la forma como soportan la carga en: Radiales, Axiales y Combinación de los anteriores. II. A los elementos de rodadura que poseen en: De bolas, donde los elementos son esferas con un contacto con sus caminos de rodadura, teóricamente puntual; de rodillos, donde sus elementos son cilindros con un contacto con sus caminos de rodadura, teóricamente lineal

2. SELECCIÓN Para la aplicación determinada de rodamientos, entre los factores de mayor importancia que deben contrastarse entre sí para decidir acerca del tipo, más adecuado, podrían incluirse los siguientes: • Espacio disponible • Magnitud de la carga • Dirección de la carga • Capacidad de soportar momentos flectores • Capacidad de absorber desalineaciones angulares • Limites de velocidad • Precisión • Rigidez • Montaje y desmontaje ELEMEN

3. TIPOS DE RODAMIENTOS Rodamientos rígidos de bolas Tienen un campo de aplicación amplio. Son de sencillo diseño y no desmontables, adecuados para altas velocidades de funcionamiento, y además requieren poco manteniMIENTO Rodamientos de bolas con contacto angular Tienen los caminos de rodadura de sus aros interior y exterior desplazados entre sí respecto al eje del rodamiento. Son particularmente útiles para soportar cargas combina Rodamientos de rodillos cilíndricos Tienen la misma función que los rodamientos rígidos de bolas, es decir, absorber cargas puramente radiales. No obstante, su capacidad de carga es mucho más elevada. Son desmontables y existe una gran variedad de tipos, siendo la mayoría de ellos de una sola hilera de rodillos con jaula. Rodamientos de agujas Se caracterizan por tener los rodillos finos y largos en relación con su diámetro, por lo que se les denomina agujas. Tienen gran capacidad de carga y son especialmente útiles en montajes donde se dispone de un espacio radial limitado.                           Rodamientos de rodillos a rótula Están compuestos por dos hileras de rodillos con un camino de rodadura esférico común sobre el aro exterior. Cada uno de los caminos de rodadura del aro interior está inclinado formando un ángulo con el eje del rodamiento. Son autoalineables , pueden soportar cargas radiales y cargas axiales, y tienen una gran capacidADAD              Rodamientos de rodillos cónicos Tienen los rodillos dispuestos entre los caminos de rodadura cónicos de los aros interior y exterior. El diseño de estos rodamientos los hace especialmente adecuados para soportar cargas combinadas. Su capacidad de carga axial depende del ángulo de contacto, cuanto mayor es el ángulo, mayor es la capacidad de carga axial del rodamiento.                           Los de doble efecto son adecuados para absorber cargas axiales y fijar el eje en ambos sentidos. Sin embargo no soportan cargas radiales.

3.1. Rodamientos de bolas a rótula Tienen dos hileras de bolas con un camino de rodadura esférico común en el aro exterior del rodamiento. Esta última característica hace que el rodamiento sea autoalineable, permitiéndose desviaciones angulares del eje respecto al soporte. Indicados para aplicaciones en las que se pueden producir desalineaciones o deformaciones del eje.

3.2. Rodamientos axiales de rodillos Pueden ser de rodillos cilíndricos o de rodillos cónicos, son adecuados para disposiciones que tengan que soportar grandes cargas axiales. Se suelen emplear cuando la capacidad de carga de los rodamientos axiales de bolas es inadecuada. Son capaces de soportar cargas radiales y de absorber desalineaciones de los ejes.

3.3. Rodamientos axiales de agujas Pueden soportar grandes cargas axiales y requieren de un espacio axial mínimo. son rodamientos de simple efecto y sólo pueden absorber cargas axiales en un sentido.

3.4. Rodamientos axiales a bolas Pueden ser de simple efecto o de doble efecto. Los de simple efecto son adecuados para absorber cargas axiales y fijar el eje en un solo sentido, y pueden soportar cargas radiales pequeñas.

4. DEFINICIÓN

4.1. Los rodamientos están constituidos por un grupo de elementos que lo conforman y que son: • Dos aros o anillos, uno ligado al elemento fijo y otro al elemento móvil, conformando entre ellos pistas o caminos de rodadura. • Cuerpos o elementos de rodadura que permiten el desplazamiento relativo de los dos aros con un rozamiento mínimo. • Jaulas o elementos separadores que guían y separan los elementos rodantes.
