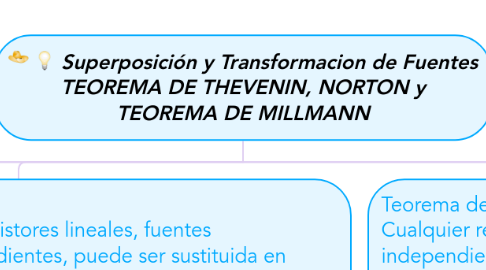

Superposición y Transformacion de Fuentes TEOREMA DE THEVENIN, NORTON y TEOREMA DE MILLMANN

1. Teorema de Thevenin Cualquier red compuesta por resistores lineales, fuentes independientes y fuentes dependientes, puede ser sustituida en un par de nodos por un circuito equivalente formado por una sola fuente de voltaje y un resistor serie. Por equivalente se entiende que su comportamiento ante cualquier red externa conectada a dicho par de nodos es el mismo al de la red original (igual comportamiento externo, aunque no interno). La resistencia se calcula anulando las fuentes independientes del circuito (pero no las dependientes) y reduciendo el circuito resultante a su resistencia equivalente vista desde el par de nodos considerados. Anular las fuentes de voltaje equivale a cortocircuitarlas y anular las de corriente a sustituirlas por un circuito abierto. El valor de la fuente de voltaje es el que aparece en el par de nodos en circuito abierto.

2. Teorema de Norton Cualquier red compuesta por resistores lineales, fuentes independientes y fuentes dependientes puede ser sustituida, en un par de nodos, por un circuito equivalente formado por una sola fuentes de corriente y un resistor en paralelo. La resistencia se calcula (igual que para el equivalente de Thevenin) anulando las fuentes independientes del circuito (pero no las dependientes) y reduciendo el circuito resultante a su resistencia equivalente vista desde el par de nodos considerados.

3. Teorema de máxima transferencia de potencia         El teorema de máxima transferencia de potencia establece que, dada una fuente, con una resistencia de fuente fijada de antemano, la resistencia de carga que maximiza la transferencia de potencia es aquella con un valor óhmico igual a la resistencia de fuente. También este ayuda a encontrar el teorema de Thevenin y Norton. El teorema establece cómo escoger (para maximizar la transferencia de potencia) la resistencia de carga, una vez que la resistencia de fuente ha sido fijada, no lo contrario. No dice cómo escoger la resistencia de fuente, una vez que la resistencia de carga ha sido fijada. Dada una cierta resistencia de carga, la resistencia de fuente que maximiza la transferencia de potencia es siempre cero, independientemente del valor de la resistencia de carga.

4. Teorema de MILLMANN Este teorema se aplica a redes que poseen sólo dos nudos. Proporciona la diferencia de potencial entre ambos en función de los parámetros del circuito. Sea una red con sólo dos nudos principales en la que hay n ramas con componentes pasivos y generadores de tensión, m ramas sólo con componentes pasivos y p ramas con generadores de corriente.

5. Teorema de MILLMANN Este teorema se aplica a redes que poseen sólo dos nudos. Proporciona la diferencia de potencial entre ambos en función de los parámetros del circuito. Sea una red con sólo dos nudos principales en la que hay n ramas con componentes pasivos y generadores de tensión, m ramas sólo con componentes pasivos y p ramas con generadores de corriente.
