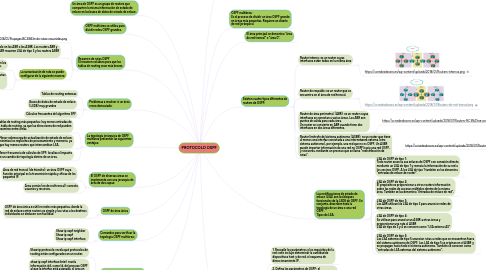

PROTOCOLO OSPF por Mind Map: PROTOCOLO OSPF

1. Problemas a resolver si un área crece demasiado:

1.1. Tablas de routing extensas

1.2. Bases de datos de estado de enlace (LSDB) muy grandes

1.3. Cálculos frecuentes del algoritmo SPF

2. Un área de OSPF es un grupo de routers que comparten la misma información de estado de enlace en las bases de datos de estado de enlace.

3. OSPF de área única

3.1. OSPF de área única es útil en redes más pequeñas, donde la red de enlaces entre routers es simple y las rutas a los destinos individuales se deducen con facilidad

4. OSPF multiárea: Es el proceso de dividir un área OSPF grande en áreas más pequeñas. Requiere un diseño de red jerárquico.

5. El área principal se denomina “área de red troncal” o "área 0".

6. OSPF multiárea se utiliza para dividir redes OSPF grandes.

7. La topología jerárquica de OSPF multiárea presentan las siguientes ventajas:

7.1. Tablas de routing más pequeñas: hay menos entradas de la tabla de routing, ya que las direcciones de red pueden resumirse entre áreas.

7.2. Menor sobrecarga de actualización de estado de enlace: minimiza los requisitos de procesamiento y memoria, ya que hay menos routers que intercambian LSA.

7.3. Menor frecuencia de cálculos de SPF: localiza el impacto de un cambio de topología dentro de un área.

8. El OSPF de diversas áreas se implementa con una jerarquía de área de dos capas:

8.1. Área de red troncal (de tránsito): un área OSPF cuya función principal es la transmisión rápida y eficaz de los paquetes IP.

8.2. Área común (no de red troncal): conecta usuarios y recursos.

9. Existen cuatro tipos diferentes de routers de OSPF:

9.1. Router interno: es un router cuyas interfaces están todas en la misma área

9.1.1. https://ccnadesdecero.es/wp-content/uploads/2018/01/Routers-internos.png

9.2. Router de respaldo: es un router que se encuentra en el área de red troncal.

9.2.1. https://ccnadesdecero.es/wp-content/uploads/2018/01/Routers-de-red-troncal.png

9.3. Router de área perimetral. (ABR): es un router cuyas interfaces se conectan a varias áreas. Los ABR son puntos de salida para cada área. Un router se convierte en ABR cuando tiene dos interfaces en dos áreas diferentes.

9.3.1. https://ccnadesdecero.es/wp-content/uploads/2018/01/Routers-%C3%A1rea-perimetral-ABR.png

9.4. Router limítrofe del sistema autónomo (ASBR): es un router que tiene al menos una interfaz conectada a una internetwork externa (otro sistema autónomo), por ejemplo, una red que no es OSPF. Un ASBR puede importar información de una red no OSPF hacia una red OSPF, y viceversa, mediante un proceso que se llama "redistribución de rutas".

9.4.1. https://ccnadesdecero.es/wp-content/uploads/2018/01/Router-lim%C3%ADtrofe-del-sistema-aut%C3%B3nomo.png

10. Las notificaciones de estado de enlace (LSA) son los bloques funcionales de la LSDB de OSPF. En conjunto, describen toda la topología de un área o una red OSPF. Tipos de LSA:

10.1. LSA de OSPF de tipo 1: Todo router anuncia sus enlaces de OSPF con conexión directa mediante un LSA de tipo 1 y reenvía la información de su red a los vecinos OSPF. A los LSA de tipo 1 también se los denomina "entradas de enlace de router".

10.2. LSA de OSPF de tipo 2: El propósito es proporcionar a otros routers información sobre las redes de accesos múltiples dentro de la misma área. También se las denomina “entradas de enlace de red”.

10.3. LSA de OSPF de tipo 3: Los ABR utilizan los LSA de tipo 3 para anunciar redes de otras áreas.

10.4. LSA de OSPF de tipo 4: Se utilizan para anunciar un ASBR a otras áreas y proporcionar una ruta al ASBR LSA de tipo de 3 y 4 se conocen como “LSA externo AS”

10.5. LSA de OSPF de tipo 5: Los LSA externos de tipo 5 anuncian rutas a redes que se encuentran fuera del sistema autónomo de OSPF. Los LSA de tipo 5 se originan en el ASBR y se propagan hacia todo el sistema autónomo. También se conocen como “entradas de LSA externas del sistema autónomo”.

11. Para implementar OSPF multiárea, se deben seguir cuatro pasos:

11.1. 1. Recopile los parámetros y los requisitos de la red: esto incluye determinar la cantidad de dispositivos host y de red, el esquema de direccionamiento IP.

11.2. 2. Defina los parámetros de OSPF: el administrador de red debe determinar si la implementación preferida es OSPF de área única o multiárea.

11.3. 3. Configure la implementación de OSPF multiárea según los parámetros.

11.4. 4. Verifique la implementación de OSPF multiárea según los parámetros.

12. Resumen de rutas OSPF El resumen colabora para que las tablas de routing sean más breves.

12.1. https://ccnadesdecero.es/wp-content/uploads/2018/01/Propagaci%C3%B3n-de-rutas-resumidas.png

12.2. En OSPF, la sumarización se puede configurar solo en los ABR o los ASBR. Los routers ABR y ASBR anuncian una ruta resumida. Los routers ABR resumen LSA de tipo 3 y los routers ASBR resumen LSA de tipo 5.

12.3. La sumarización de ruta se puede configurar de la siguiente manera:

12.3.1. Sumarización de rutas interárea: se produce en los ABR y se aplica a las rutas dentro de cada área.

12.3.2. Sumarización de rutas externas: es específica de las rutas externas que se introducen en OSPF mediante la redistribución de rutas. Por lo general, solo los ASBR resumen rutas externas.

13. Comandos para verificar la topología OSPF multiárea:

13.1. Show ip ospf neighbor Show ip ospf Show ip ospf interface

14. Comandos para verificar la información específica de OSPF multiárea:

14.1. Show ip protocols: revela qué protocolos de routing están configurados en un router.

14.2. show ip ospf interface brief: revela información útil, como Id. del proceso OSPF al que la interfaz está asignada, el área en la que se encuentra la interfaz y el costo de la interfaz.

14.3. show ip route ospf: muestra solo la información relacionada con OSPF.

14.4. show ip ospf database: para verificar el contenido de la LSDB

15. Ejemplo de una configuración OSPF

15.1. http://imagenes.mailxmail.com/cursos/imagenes/8/7/fdafasfdas_27478_1_38.jpg
