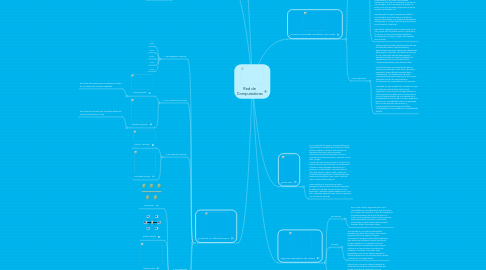

Red de Computadoras por Mind Map: Red de Computadoras

1. ¿Qué es?

1.1. es un conjunto de equipos (computadoras y/o dispositivos) conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, que comparten Información (archivos), recursos (CD-ROM, impresoras), servicios (acceso a internet, E-mail, chat, juegos). Una red de comunicaciones es un conjunto de medios técnicos que permiten la comunicación a distancia entre equipos autónomos (no jerárquica -master/slave-). Normalmente se trata de transmitir datos, audio y vídeo por ondas electromagnéticas a través de diversos medios de transmisión (aire, vacío, cable de cobre, Cable de fibra óptica). Para simplificar la comunicación entre programas (aplicaciones) de distintos equipos, se definió el modelo OSI por la ISO, el cual especifica 7 distintas capas de abstracción. Con ello, cada capa desarrolla una función específica con un alcance definido.

2. ¿Cual es su clasificación?

2.1. 1. Por extensión o alcance

2.1.1. PAN

2.1.2. CAN

2.1.3. WAN

2.1.4. LAN

2.1.5. MAN

2.2. 2. Por método de conexión

2.2.1. Método guiado

2.2.1.1. Es el tipo de conexion que se realiza por medio de un sistema de conexion cableado

2.2.2. Método no guiado

2.2.2.1. Es el tipo de conexion que se puede realizar de manera inalambrica a la red

2.3. 3. Por relación funcional

2.3.1. Cliente / Servidor

2.3.2. P2P (peer to peer)

2.4. 4. Por topologia

2.4.1. Red en Bus

2.4.2. Red en estrella

2.4.3. Red en malla

2.4.4. Red en anillo

2.4.5. Red en arbol

2.4.6. Red mixta

2.5. 5. Por direccionalidad

2.5.1. SIMPLEX

2.5.2. HALF-DUPLEX

2.5.3. FULL-DUPLEX

3. ¿Qué protocolos maneja?

3.1. El Protocolo de red o también protocolo de Comunicación es el conjunto de reglas que especifican el intercambio de Datos u órdenes durante la Comunicación entre las entidades que forman parte de una red.

3.1.1. Estandares de redes

3.1.1.1. IEEE 802.3, estándar para Ethernet

3.1.1.2. IEEE 802.5, estándar para Token Ring

3.1.1.3. IEEE 802.11, estándar para Wi-Fi

3.1.1.4. IEEE 802.15, estándar para Bluetooth

4. Los componentes básicos de una red de ordenadores

4.1. El Ordenador

4.2. Tarjeta(s) de red

4.3. Recursos perifericos

5. Algunos Ejemplos de redes

5.1. Red interna

5.1.1. Dos o más redes o segmentos de la red conectados con los dispositivos que funcionan en la capa 3 (la capa de la “red”) del modelo de la referencia básica de la OSI, tal como un router. Nota: Cualquier interconexión entre las redes del público, privadas, comerciales, industriales, o gubernamentales se puede también definir como Red interna.

5.2. Intranet

5.2.1. Una Intranet es una red de ordenadores privados que utiliza tecnología Internet para compartir de forma segura cualquier información o programa del Sistema operativo para evitar que cualquier usuario de Internet pueda ingresar. En la arquitectura que el software servidor se ejecuta en una Intranet anfitriona. No es necesario que estos dos Software, el cliente y el servidor, sean ejecutados en el mismo Sistema operativo. Podría proporcionar una comunicación privada y exitosa en una organización.

5.3. Internet

5.3.1. Internet es un conjunto descentralizado de redes de comunicación interconectadas que utilizan la familia de protocolos TCP/IP, garantizando que las redes físicas heterogéneas que la componen funcionen como una Red lógica única, de alcance mundial. Sus orígenes se remontan a 1969, cuando se estableció la primera conexión de computadoras, conocida como ARPANET, entre tres universidades en California y una en Utah, Estados Unidos.

6. ¿Como se puede construir una red?

6.1. Una red simple

6.1.1. Una red de computadoras sencilla se puede construir de dos ordenadores agregando un adaptador de la red (controlador de interfaz de red (NIC)) a cada ordenador y conectándolos mediante un cable especial llamado "cable cruzado" (el cual es un cable de red con algunos cables invertidos, para evitar el uso de un router o switch). Este tipo de red es útil para transferir información entre dos ordenadores que normalmente no se conectan entre sí por una conexión de red permanente o para usos caseros básicos del establecimiento de red. Alternativamente, una red entre dos computadoras se puede establecer sin aparato dedicado adicional, usando una conexión estándar, tal como el puerto serial RS-232 en ambos ordenadores, conectándolos entre sí vía un cable especial cruzado nulo del módem. En este tipo de red solo es necesario configurar una dirección IP, pues no existe un servidor que les asigne IP automáticamente. En el caso de querer conectar más de dos ordenadores, o con vista a una posible ampliación de la red, es necesario el uso de un concentrador que se encargará de repartir la señal y el ancho de banda disponible entre los equipos conectados a él. Simplemente le llega el paquete de datos al concentrador, el cual lo reenvía a todos los equipos conectados a él; el equipo destinatario del paquete lo recoge, mientras que los demás simplemente lo descartan. Esto afecta negativamente al rendimiento de la red, ya que solo se puede enviar un paquete a la vez, por lo que mientras ese paquete se encuentra en circulación ningún otro paquete será enviado.

6.2. Una red práctica

6.2.1. Redes prácticas constan generalmente de más de dos ordenadores interconectados y generalmente requieren dispositivos especiales además del controlador de interfaz de red con el cual cada ordenador se debe equipar. Ejemplos de algunos de estos dispositivos especiales son los Concentrador(hubs), Multiplexor(switches) y Enrutador(routers). Las características más importantes que se utilizan para describir una red son: velocidad, seguridad, disponibilidad, escalabilidad y confiabilidad. La consideración de estas características permite dimensionar de manera adecuada una red de computadoras solucionando las necesidades de los usuarios. Velocidad: Es una medida de la rapidez con que los datos son transmitidos sobre la red. Seguridad: Indica el grado de seguridad de la red incluyendo los datos que son transmitidos por ella. Disponibilidad: Es una medida de la probabilidad de que la red va a estar disponible para su uso. Escalabilidad: Indica la capacidad de la red de permitir más usuarios y requerimientos de transmisión de datos. Confiabilidad: Es una medida de la probabilidad de falla.
