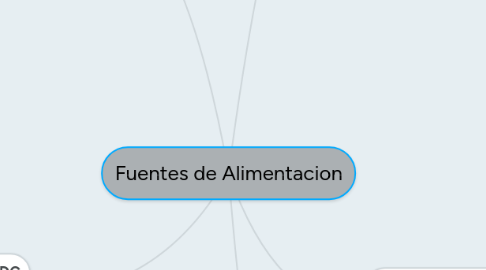

Fuentes de Alimentacion por Mind Map: Fuentes de Alimentacion

1. Fuente de Alimentacion

1.1. La fuente de alimentación o fuente de poder es el dispositivo que convierte la corriente alterna (CA), en una o varias corrientes continuas (CC), que alimentan los distintos circuitos del aparato electrónico al que se conecta ( PC, Televisor, celulares, etcetera).

1.1.1. Componentes de una fuente de alimentación

1.1.1.1. La función de una fuente de alimentación es convertir la tensión alterna en una tensión continua y lo mas estable posible, para ello se usan los siguientes componentes: 1.- Transformador de entrada; 2.- Rectificador a diodos; 3.- Filtro para el rizado; 4.- Regulador (o estabilizador) lineal. este último no es imprescindible.

2. Filtros

2.1. Es un cuadripolo que permite el paso de señales con determinadas frecuencias e impide el paso de señales con otras frecuencias.

2.1.1. Tipos de filtros:

2.1.2. Pasivos. Formados exclusivamente por elementos pasivos. El módulo de la función de transferencia es normalmente inferior a la unidad (puede ser superior en casos excepcionales). Si se conecta una carga a la salida del filtro, el módulo de la función de transferencia es siempre inferior a la unidad.

2.1.3. Activos. Contienen elementos activos (dispositivos tipo transistor) en su interior, con lo que el módulo de la función de transferencia, independientemente de que haya o no una carga conectada a la salida, puede ser superior a la unidad.

2.2. Según sea la característica de transferencia, hay cuatro tipos ideales de filtros.

2.2.1. Características ideales

2.2.2. Paso bajo: Permite el paso de todas las señales con frecuencias menores que ωc e impide el paso de todas las señales con frecuencias superiores a ωc.

2.2.3. Paso alto: Permite el paso de todas las señales con frecuencias mayores que ωc e impide el paso de todas las señales con frecuencias inferiores a ωc

2.2.4. Paso banda: Permite el paso de todas las señales con frecuencias entre ω1 y ω2 e impide el paso de todas las señales con frecuencias distintas.

2.2.5. Banda eliminada: Impide el paso de todas las señales con frecuencias entre ω1 y ω2 y permite el paso de todas las señales con frecuencias distintas

3. Circuitos Multiplicadores

3.1. Son redes de diodos y condensadores que a partir de una tensión alterna proporcionan una tensión continua muy alta. Normalmente se suelen denominar por el factor multiplicador que tienen (triplicador, cuadriplicador...)

3.1.1. Un circuito multiplicador de voltaje es un arreglo de capacitores y diodos rectificadores que se utiliza con frecuencia para generar altos voltajes de Corriente Directa. Este tipo de circuito se utiliza el principio de la carga en paralelo de capacitores, a partir de la entrada de Corriente Alterna y añadiendo voltaje a través de ellos en serie se obtiene voltajes de CD más alto que el voltaje de la fuente.

4. Fuente de alimentación práctica

4.1. Podemos decir que es como un aparato electrónico que modifica la electricidad, convierte la tensión alterna en una tensión continua.

4.1.1. Existen básicamente dos tipos de fuente de alimentación:

4.1.1.1. La fuente conmutada

4.1.1.2. La fuente regulada

5. Convertidor DC-DC

5.1. Es un dispositivo que transforma corriente continua de una tensión a otra. Suelen ser reguladores de conmutación, dando a su salida una tensión regulada y, la mayoría de las veces con limitación de corriente. Se tiende a utilizar frecuencias de conmutación cada vez más elevadas porque permiten reducir la capacidad de los condensadores, con el consiguiente beneficio de volumen, peso y precio.

5.1.1. Ventajas de utilizar convertidores DC-DC

5.1.2. Simplifican la alimentación de un sistema, porque permiten generar las tensiones donde se necesitan, reduciendo la cantidad de líneas de potencia necesarias. Además permiten un mejor manejo de la potencia, control de tensiones de entrada, aumento de armónicas y un aumento en la seguridad.

5.1.3. Inconvenientes

5.1.4. Generan ruido, No sólo en la alimentación regulada, sino que a través de su línea de entrada se puede propagar al resto del sistema. También se puede propagar por radiación. Frecuencias más altas simplifican el filtrado de este ruido.

5.2. Tipos de convertidores DC-DC Son varios los tipos de convertidores DC-DC existentes. Normalmente se clasifican en tres grupos: los que disminuyen la tensión a su salida (convertidor reductor), los que aumentan la tensión a su salida (convertidor elevador) y los que son capaces de realizar ambas funciones.
