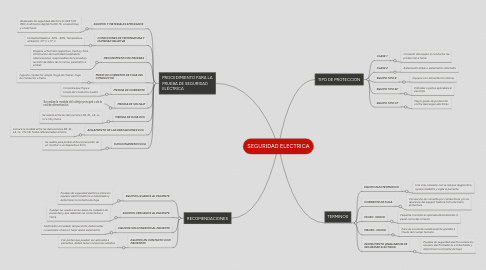

SEGURIDAD ELECTRICA por Mind Map: SEGURIDAD ELECTRICA

1. TIPO DE PROTECCION

1.1. CLASE 1

1.1.1. Conexión del equipo al conductor de protección a tierra.

1.2. CLASE 2

1.2.1. Aislamiento doble o aislamiento reforzado.

1.3. EQUIPO TIPO B

1.3.1. Equipos con alimentación interna.

1.4. EQUIPO TIPO BF

1.4.1. Entradas o partes aplicables al paciente.

1.5. EQUIPO TIPO CF

1.5.1. Mayor grado de protección contra descargas eléctricas.

2. TERMINOS

2.1. EQUIPO ELECTROMEDICO

2.1.1. Una sola conexión con la red que diagnostica, ayuda rehabilita y vigila al paciente.

2.2. CORRIENTE DE FUGA

2.2.1. Circulación de corriente por conductores y/o los operarios del equipo) hasta la toma de tierra protectora.

2.3. MICRO- SHOCK

2.3.1. Pequeña corriente es aplicada directamente (o pasa) cerca del corazón.

2.4. MACRO- SHOCK

2.4.1. Paso de corrientes relativamente grandes a través del cuerpo humano.

2.5. INSTRUMENTO ANALIZADOR DE SEGURIDAD ELÉCTRICA

2.5.1. Pruebas de seguridad eléctrica sobre los equipos electromédicos e industriales y determinar la corriente de fuga.

3. RECOMENDACIONES

3.1. EQUIPOS LEJANOS AL PACIENTE

3.1.1. Pruebas de seguridad eléctrica sobre los equipos electromédicos e industriales y determinar la corriente de fuga.

3.2. EQUIPOS CERCANOS AL PACIENTE

3.2.1. Pueden ser usados en las áreas de cuidados de pacientes y que deberían ser conectados a tierra.

3.3. EQUIPOS SIN CONEXIÓN AL PACIENTE

3.3.1. Destinados al cuidado del paciente, deben estar conectados a tierra o tener doble aislamiento.

3.4. EQUIPOS EN CONTACTO CON PACIENTES

3.4.1. Con partes que pueden ser aplicadas a pacientes, deben tener conexiones aisladas.

4. PROCEDIMIENTO PARA LA PRUEBA DE SEGURIDAD ELÉCTRICA

4.1. EQUIPOS Y MATERIALES EMPLEADOS

4.1.1. Analizador de seguridad eléctrica FLUKE 505 PRO, multímetro digital FLUKE 76, conductores y conectores.

4.2. CONDICIONES DE TEMPERATURA Y HUMEDAD RELATIVA

4.2.1. Humedad Relativa: 40% - 60%; Temperatura ambiente: 23° C ± 5° C.

4.3. PROCEDIMIENTO DE PRUEBAS

4.3.1. Preparar el formato respectivo, Fecha y hora, información de la entidad hospitalaria, observaciones, responsables de la prueba y revisión de datos de la misma, parámetro a probar.

4.4. MEDID DE CORRIENTE DE FUGA DEL CONDUCTOR

4.4.1. Fuga De conductor simple (Fuga de chasis), Fuga de conductor a tierra.

4.5. MEDIDA DE CORRIENTE

4.5.1. Corriente que fluye a través del conductor neutro.

4.6. MEDIDA DE VOLTAJE

4.6.1. Se realiza la medida del voltaje principal o de la red de alimentación.

4.7. MEDIDA DE FUGA ECG

4.7.1. Se realiza entre las derivaciones RA, RL, LA, LL, V1 a V6 y tierra.

4.8. AISLAMIENTO DE LAS DERIVACIONES ECG

4.8.1. se hace la medida entre las derivaciones RA, RL, LA, LL, V1a V6, todas referenciadas a tierra.

4.9. FUNCIONAMIENTO ECG

4.9.1. Se realiza para probar el funcionamiento de un monitor o un dispositivo ECG.
